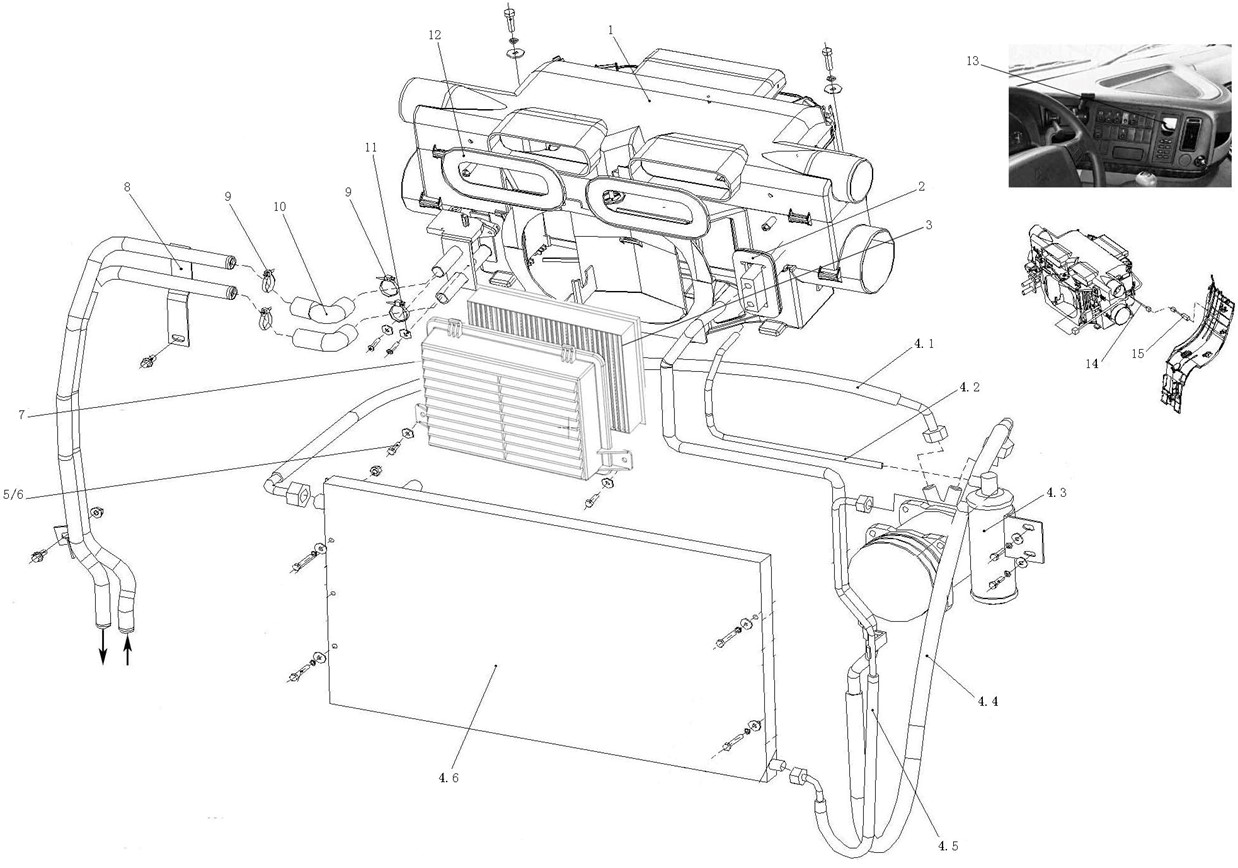

1820194 Air conditioning unit
Unit1820194Detail
Unit1820194Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
1 |
1 |
WG1642820002 |
Air conditioner |
001 |
1820194 |
||
5 |
1.1 |
AZ1630840319 |
Radiator assembly |
001 |
1820194 |
||
65 |
1.10 |
AZ1630840324 |
Redirector-1 |
001 |
1820194 |
||
22 |
1.2 |
AZ1630840326 |
Redirector-3 |
001 |
1820194 |
||
24 |
1.3 |
AZ1642820010 |
Evaporator assembly |
001 |
1820194 |
||
33 |
1.4 |
AZ1630840014 |
Blower unit |
001 |
1820194 |
||
34 |
1.5 |
AZ1630840323 |
Wiring harness |
001 |
1820194 |
||
36 |
1.6 |
AZ1630840321 |
Blower actiyator unit |
001 |
1820194 |
||
45 |
1.7 |
AZ1630840325 |
Redirector-2 |
001 |
1820194 |
||
51 |
1.8 |
AZ1630840401 |
Sealing |
001 |
1820194 |
||
52 |
1.9 |
AZ1630840093 |
Sealing strips |
001 |
1820194 |
||
208 |
2 |
WG1630820019 |
Bushing |
001 |
1820194 |
||
238 |
3 |
AZ1642820062 |
Filter assembly |
001 |
1820194 |
||
227 |
4 |
WG1651820002 |
List of air conditioning purchased for mineral trucks |
001 |
1820194 |
||
245 |
4.1 |
WG1642820016/2 |
Pressure-cold hose assembly (huaizhongda) |
001 |
1820194 |
||
247 |
4.2 |
WG1651820028/2 |
High pressure store-steam pipe (huizhongda) |
001 |
1820194 |
||
244 |
4.3 |
WG1642820025/2 |
Reservoir assembly |
001 |
1820194 |
||
248 |
4.4 |
WG1651820029/2 |
Steam and pressure hose assembly of 70 mining trucks (huizhongda) |
001 |
1820194 |
||
246 |
4.5 |
WG1651820027/2 |
70 mine truck cold-storage hose assembly (huizhongda) |
001 |
1820194 |
||
229 |
4.6 |
WG1642820010/2 |
Condenser assembly (huizhongda) |
001 |
1820194 |
||
249 |
4.7 |
WG1642820125/2 |
AC LABEL |
001 |
1820194 |
||
212 |
5 |
Q40206 |
Washer |
002 |
1820194 |
||
213 |
6 |
Q150B0620 |
Bolt |
002 |
1820194 |
||
211 |
7 |
AZ1642820061 |
Net |
001 |
1820194 |
||
218 |
8 |
AZ1651840010 |
70 mine truck heater pipe assembly |
001 |
1820194 |
||
219 |
8.1 |
AZ1651840009 |
Hose |
001 |
1820194 |
||
220 |
8.2 |
AZ1651840012 |
Cold water pipe |
001 |
1820194 |
||
221 |
8.3 |
AZ1651840013 |
Bracket |
001 |
1820194 |
||
222 |
8.4 |
AZ1651840014 |
Lower bracket |
001 |
1820194 |
||
217 |
9 |
190003989340 |
Hose clamp |
004 |
1820194 |
||
215 |
10 |
WG1642840091 |
Hose |
002 |
1820194 |
||
207 |
11 |
Q2714825 |
Screw |
002 |
1820194 |
||
214 |
12 |
AZ1630840062 |
Sleeve |
002 |
1820194 |
||
239 |
13 |
WG1630840323 |
Panel assembly |
001 |
1820194 |
||
241 |
14 |
AZ1630820314 |
Wiring harness |
001 |
1820194 |
||
242 |
15 |
WG1630820313 |
Temperature sensor assembly |
001 |
1820194 |
||
203 |
16 |
Q150B0825 |
Bolt |
002 |
1820194 |
||
204 |
17 |
Q40208 |
Washer |
002 |
1820194 |
||
205 |
18 |
Q40308 |
Spring washer |
002 |
1820194 |
||
206 |
19 |
Q40206 |
Washer |
002 |
1820194 |
||
223 |
20 |
AZ1630840016 |
Seal ring |
001 |
1820194 |
||
224 |
21 |
Q340B06 |
Nut |
001 |
1820194 |
||
225 |
22 |
WG9003171356 |
Cable binder |
010 |
1820194 |
