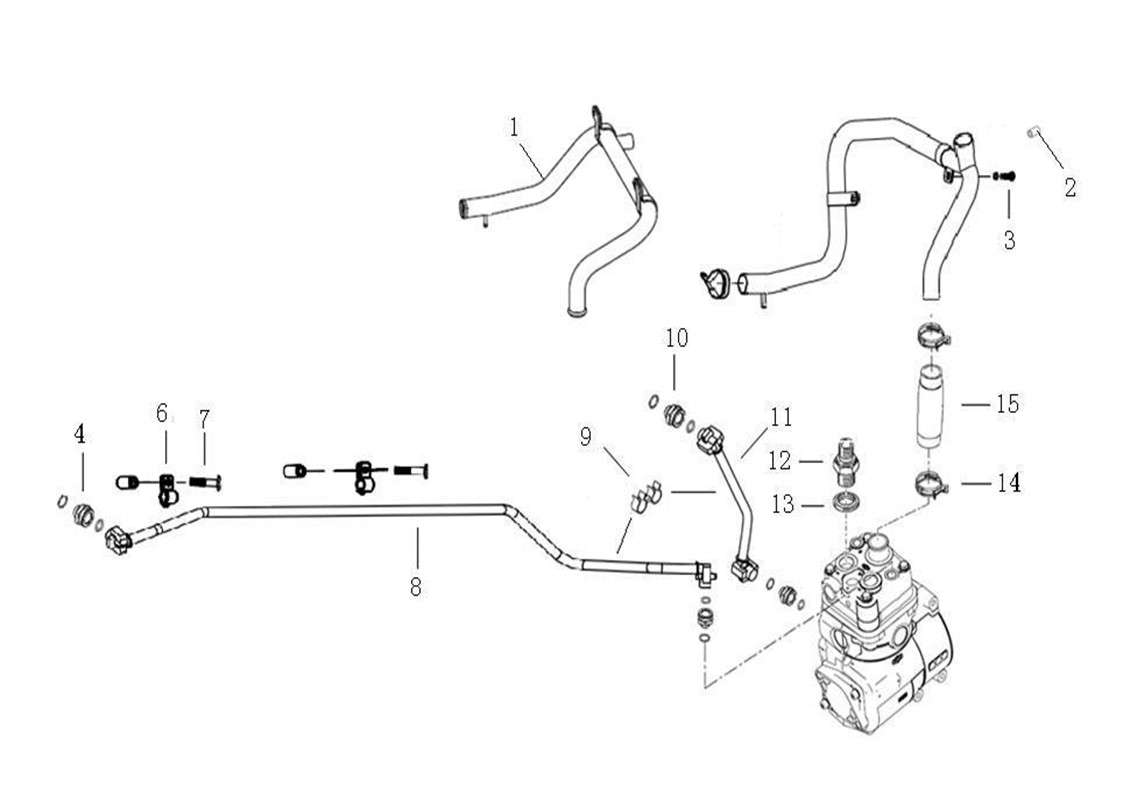

2250099 单缸空压机连接部件(MT13E6_T7专用)
Unit2250099Detail
Unit2250099Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
1 |
1 |
202V54120-5368 |
SUCTION PIPE FOR LPR(MT13_T7E6) |
001 |
2250099 |
||
5 |
2 |
202V91701-0004 |
connecting block |
002 |
2250099 |
||
8 |
3 |
MQ6-03216-8308 |
HEX BOLT M8X40-10.9-MAN183-B1 |
001 |
2250099 |
||
26 |
4 |
200V98181-6018 |
STRAIGHT UNION NG12 M16X1,5 |
002 |
2250099 |
||
36 |
6 |
202V06303-5301 |
pipe clamp |
002 |
2250099 |
||
38 |
7 |
MQ6-03216-8302 |
HEX BOLT M8X12-10.9-MAN183-B1 |
002 |
2250099 |
||
21 |
8 |
202V06303-5460 |
COOLANT RETURN PIPE FOR AIRCOMPRESSOR |
001 |
2250099 |
||
32 |
9 |
200V97401-0552 |
DUIAL PIPE HOLDER 2-FACH |
001 |
2250099 |
||
15 |
10 |
200V98181-6018 |
STRAIGHT UNION NG12 M16X1,5 |
002 |
2250099 |
||
13 |
11 |
201V06303-5831 |
COOLANT INLET PIPE FOR AIRCOMPRESSOR |
001 |
2250099 |
||
34 |
12 |
MQ6-71251-2705 |
STRAIGHT UNION LL16-A-M26X1,5-ST-A4C |
001 |
2250099 |
||
35 |
13 |
MQ6-56631-0112 |
SEALING RING BS-26,7 X34,9 -ST/FPM1-80 |
001 |
2250099 |
||
11 |
14 |
MQ6-67420-1244 |
SPRING CLIP A-44X15 |
003 |
2250099 |
||
9 |
15 |
202V96305-0046 |
Hose |
001 |
2250099 |
||
7 |
16 |
MQ6-03216-8314 |
HEX BOLT M8X70-10.9-MAN183-B1 |
001 |
2250099 |
