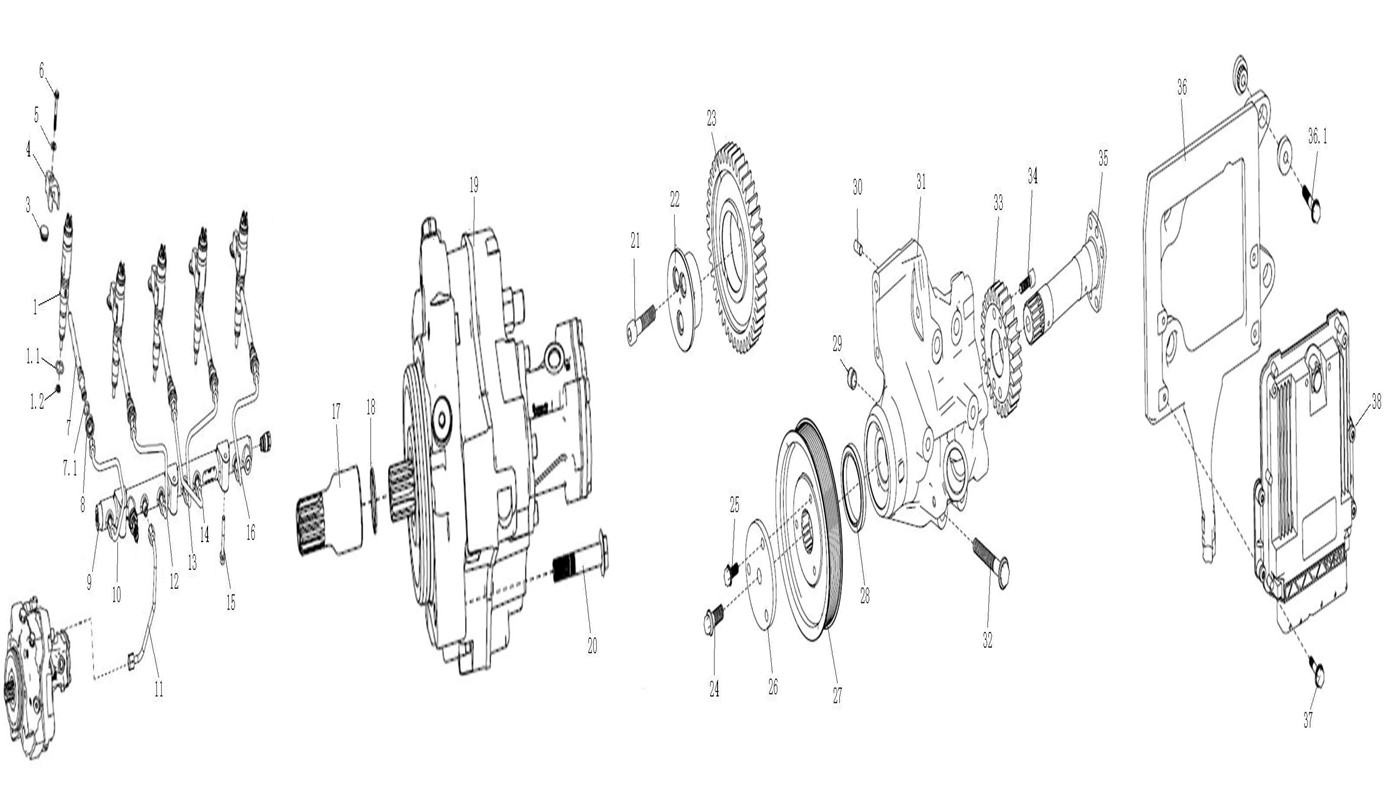

2210011 Fuel System
Unit2210011Detail
Unit2210011Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
2 |
1 |
200V10100-6126 |
INJECTOR |
005 |
2210011 |
||
146 |
1.1 |
200V96501-0502 |
TORIC SEAL 20,9X3 F CR-INJEKTOR |
006 |
2210011 |
||
148 |
1.2 |
200V98701-0139 |
SEALING RING F INJEKTOR CUSN8 |
006 |
2210011 |
||
149 |
1.3 |
200-11000-8011 |
GUIDELINE SONDERVEREINBARUNG SAUBERKEIT |
001 |
2210011 |
||
22 |
1.3.10 |
VG1034080002+020/1 |
Adjust pad P092-075-10 thickness 1.59(E071) |
001 |
2210011 |
||
150 |
1.3.1 |
VG1034080002+011/1 |
Adjust pad P092-075-1 thickness1.50(E071) |
001 |
2210011 |
||
23 |
1.3.11 |
VG1034080002+021/1 |
Adjust pad P092-075-11 thickness 1.60(E071) |
001 |
2210011 |
||
24 |
1.3.12 |
VG1034080002+022/1 |
Adjust pad P092-075-12 thickness 1.61(E071) |
001 |
2210011 |
||
25 |
1.3.13 |
VG1034080002+023/1 |
Adjust pad P092-075-13 thickness 1.62(E071) |
001 |
2210011 |
||
26 |
1.3.14 |
VG1034080002+024/1 |
Adjust pad P092-075-14 thickness 1.63(E071) |
001 |
2210011 |
||
27 |
1.3.15 |
VG1034080002+025/1 |
Adjust pad P092-075-15 thickness 1.64(E071) |
001 |
2210011 |
||
28 |
1.3.16 |
VG1034080002+003/1 |
Ball valve steel ball GB308-1.34G5(E071) |
001 |
2210011 |
||
29 |
1.3.17 |
VG1034080002+004/1 |
High-pressure gasket assembly P092-018E071) |
001 |
2210011 |
||
30 |
1.3.18 |
VG1034080002+041/1 |
Adjust pad P092-012-1 thickness 1.00(E071) |
001 |
2210011 |
||
31 |
1.3.19 |
VG1034080002+042/1 |
Adjust pad P092-012-2 thickness 1.02(E071) |
001 |
2210011 |
||
14 |
1.3.2 |
VG1034080002+012/1 |
Adjust pad P092-075-2 thickness 1.51(E071) |
001 |
2210011 |
||
32 |
1.3.20 |
VG1034080002+043/1 |
Adjust pad P092-012-3 thickness 1.04(E071) |
001 |
2210011 |
||
33 |
1.3.21 |
VG1034080002+044/1 |
Adjust pad P092-012-4 thickness 1.06(E071) |
001 |
2210011 |
||
34 |
1.3.22 |
VG1034080002+045/1 |
Adjust pad P092-012-5 thickness 1.08(E071) |
001 |
2210011 |
||
35 |
1.3.23 |
VG1034080002+046/1 |
Adjust pad P092-012-6 thickness 1.10(E071) |
001 |
2210011 |
||
36 |
1.3.24 |
VG1034080002+047/1 |
Adjust pad P092-012-7 thickness 1.12(E071) |
001 |
2210011 |
||
37 |
1.3.25 |
VG1034080002+048/1 |
Adjust pad P092-012-8 thickness 1.14(E071) |
001 |
2210011 |
||
38 |
1.3.26 |
VG1034080002+049/1 |
Adjust pad P092-012-9 thickness 1.16(E071) |
001 |
2210011 |
||
39 |
1.3.27 |
VG1034080002+050/1 |
Adjust pad P092-012-10 thickness 1.18(E071) |
001 |
2210011 |
||
40 |
1.3.28 |
VG1034080002+051/1 |
Adjust pad P092-012-11 thickness 1.20(E071) |
001 |
2210011 |
||
15 |
1.3.3 |
VG1034080002+013/1 |
Adjust pad P092-075-3 thickness 1.52(E071) |
001 |
2210011 |
||
16 |
1.3.4 |
VG1034080002+014/1 |
Adjust pad P092-075-4 thickness 1.53(E071) |
001 |
2210011 |
||
17 |
1.3.5 |
VG1034080002+015/1 |
Adjust pad P092-075-5 thickness 1.54(E071) |
001 |
2210011 |
||
18 |
1.3.6 |
VG1034080002+016/1 |
Adjust pad P092-075-6 thickness 1.55(E071) |
001 |
2210011 |
||
19 |
1.3.7 |
VG1034080002+017/1 |
Adjust pad P092-075-7 thickness 1.56(E071) |
001 |
2210011 |
||
20 |
1.3.8 |
VG1034080002+018/1 |
Adjust pad P092-075-8 thickness 1.57(E071) |
001 |
2210011 |
||
21 |
1.3.9 |
VG1034080002+019/1 |
Adjust pad P092-075-9 thickness 1.58(E071) |
001 |
2210011 |
||
46 |
3 |
200V90720-0214 |
THRUST WASHER |
005 |
2210011 |
||
41 |
4 |
200V10104-0065 |
Plate |
005 |
2210011 |
||
43 |
5 |
MQ6-15140-2102 |
RETAINING WASHER C 8,4-ZNPHR3F |
005 |
2210011 |
||
45 |
6 |
MQ6-03216-8310 |
HEX BOLT M8X50-10.9-MAN183-B1 |
005 |
2210011 |
||
48 |
7 |
200-10301-6161 |
PRESSURE PIPE NECK |
005 |
2210011 |
||
50 |
7.1 |
200V96501-0532 |
TORIC SEAL 13,5X3 F DRUCKROHRSTUTZEN |
001 |
2210011 |
||
53 |
8 |
200-10303-0999 |
SCREW |
005 |
2210011 |
||
56 |
9 |
092V10311-0001 |
PRESSURE PIPE RAIL M DROSSEL INTEGR DBV |
001 |
2210011 |
||
59 |
10 |
092V10304-0001 |
INJECTION LINE DMR8 ZYL1 |
001 |
2210011 |
||
69 |
11 |
092V10301-0001 |
PRESSURE LINE |
001 |
2210011 |
||
61 |
12 |
092V10304-0002 |
INJECTION LINE DMR8 ZYL2 |
001 |
2210011 |
||
65 |
13 |
092V10304-0004 |
INJECTION LINE DMR8 ZYL4 |
001 |
2210011 |
||
63 |
14 |
092V10304-0003 |
INJECTION LINE DMR8 ZYL3 |
001 |
2210011 |
||
58 |
15 |
MQ6-03216-8310 |
HEX BOLT M8X50-10.9-MAN183-B1 |
003 |
2210011 |
||
67 |
16 |
092V10304-0005 |
INJECTION LINE DMR8 ZYL5 |
001 |
2210011 |
||
88 |
17 |
200V11310-0007 |
DRIVING SLEEVE |
001 |
2210011 |
||
90 |
18 |
MQ6-29029-0199 |
CIRCLIP 21X1-MAN183-B1 |
001 |
2210011 |
||
71 |
19 |
200V11103-7792 |
HIGH PRESSURE PUMP CP3.4+ |
001 |
2210011 |
||
91 |
20 |
MQ6-03216-8411 |
HEX BOLT M10X55-10.9-MAN183-B1 |
003 |
2210011 |
||
132 |
21 |
MQ6-02191-0614 |
CYLINDER SCREW M12X50-10.9-MAN183-PHR |
003 |
2210011 |
||
129 |
22 |
200V11302-0053 |
SHAFT OF FRONT INTERMEDIATE GEAR |
001 |
2210011 |
||
124 |
23 |
200-11306-5007 |
FRONT INTERMEDIATE GEAR |
001 |
2210011 |
||
123 |
24 |
MQ6-03216-8506 |
HEX BOLT M12X30-10.9-MAN183-B1 |
001 |
2210011 |
||
122 |
25 |
MQ6-03216-8304 |
HEX BOLT M8X20-10.9-MAN183-B1 |
003 |
2210011 |
||
120 |
26 |
200V90710-0450 |
WASHER |
001 |
2210011 |
||
113 |
27 |
200V95820-0090 |
PULLEY RO-3060 |
001 |
2210011 |
||
108 |
28 |
201V96501-0573 |
Oil seal |
001 |
2210011 |
||
99 |
29 |
200V91701-0894 |
SLEEVE |
001 |
2210011 |
||
98 |
30 |
MQ6-22022-3061 |
DOWEL PIN 8H8X18-ST50-2K-ZNPHR3F |
001 |
2210011 |
||
93 |
31 |
200-38507-5020 |
DRIVE HOUSING FOR INJECTION PUMP |
001 |
2210011 |
||
112 |
32 |
MQ6-03216-8516 |
HEX BOLT M12X90-10.9-MAN183-B1 |
004 |
2210011 |
||
105 |
33 |
200-11301-0258 |
DRIVE GEAR FOR INJECTION PUMP |
001 |
2210011 |
||
107 |
34 |
MQ6-02191-0409 |
CYLINDER SCREW M8X25-10.9-MAN183-PHR |
006 |
2210011 |
||
101 |
35 |
200V38516-5006 |
Drive shaft |
001 |
2210011 |
||
135 |
36 |
202V11640-6014 |
ECU BRACKET ASSEMBLY |
001 |
2210011 |
||
141 |
36.1 |
MQ6-02829-0025 |
HEX BOLT M8X40-MAN222-MK8X4-10.9-MAN183-B1 |
004 |
2210011 |
||
136 |
36.2 |
202V11640-0279 |
BRACKET F STEUERGERAET |
001 |
2210011 |
||
138 |
36.3 |
200V96210-0077 |
Cushion |
008 |
2210011 |
||
142 |
37 |
MQ6-03216-8206 |
HEX BOLT M6X30-10.9-MAN183-B1 |
004 |
2210011 |
||
133 |
38 |
202V25803-7915 |
ELECTRONIC CONTROL UNIT |
001 |
2210011 |
||
111 |
39 |
MQ4-10394-9272 |
SEALANTS N703-A2 DK300ML LOCTITE5900 |
001 |
2210011 |
||
119 |
40 |
MQ4-10394-9272 |
SEALANTS N703-A2 DK300ML LOCTITE5900 |
000 |
2210011 |
||
143 |
41 |
202V01810-0143 |
Cover |
001 |
2210011 |
