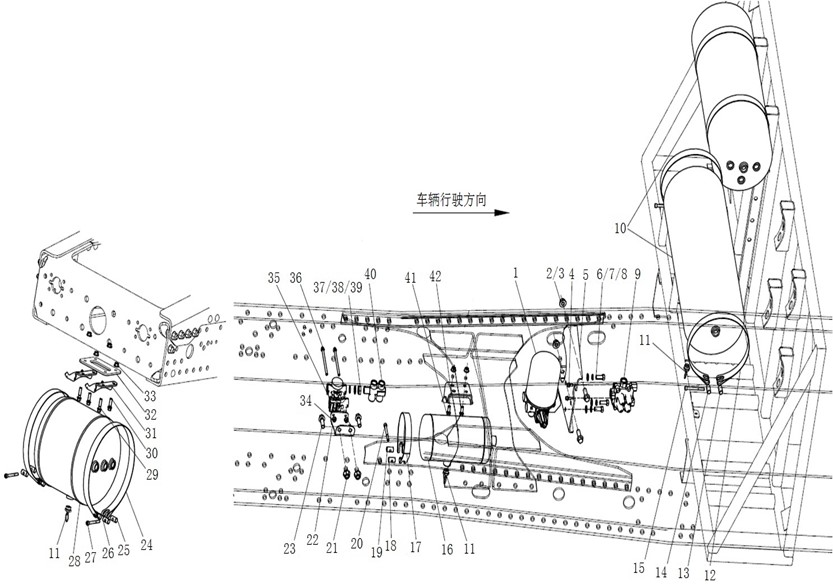

8365150 Brake System for chassis (6X2 tractor & big tank)
Unit8365150Detail
Unit8365150Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
1 |
1 |
WG9000360548 |
Air dryer |
001 |
8365150 |
||
3 |
1.1 |
WG9000360521/1+001 |
Air drying tank |
001 |
8365150 |
||
7 |
2 |
ZQ1851440 |
Hexagon bolts with flange |
002 |
8365150 |
||
8 |
3 |
ZQ32314 |
Hexagon nuts with flange |
002 |
8365150 |
||
14 |
4 |
ZQ1840816 |
Hexagon bolts with flange |
002 |
8365150 |
||
4 |
5 |
WG9918360817 |
Bracket |
001 |
8365150 |
||
9 |
6 |
Q151C1230 |
Bolt |
003 |
8365150 |
||
10 |
7 |
Q40112 |
Washer |
003 |
8365150 |
||
11 |
8 |
Q40312 |
Spring washer |
003 |
8365150 |
||
12 |
9 |
WG9000360523 |
Four-circuit protection valve |
001 |
8365150 |
||
17 |
10 |
WG9000360782 |
Aluminium Air Reservoir Φ276/40L |
002 |
8365150 |
||
131 |
11 |
WG9000361402 |
Drain valve |
004 |
8365150 |
||
20 |
12 |
WG9700360002 |
belt assembly |
004 |
8365150 |
||
27 |
13 |
WG700 550013 |
Pin |
004 |
8365150 |
||
22 |
14 |
WG09 190017 |
Pin |
004 |
8365150 |
||
32 |
15 |
Q218B0880 |
Screw |
004 |
8365150 |
||
62 |
16 |
WG9000360789 |
Aluminium Air Reservoir Φ155/5L |
001 |
8365150 |
||
82 |
17 |
WG9700360006 |
Strap assembly (Φ155) |
001 |
8365150 |
||
89 |
18 |
WG700 550013 |
Pin |
001 |
8365150 |
||
84 |
19 |
WG09 190017 |
Pin |
001 |
8365150 |
||
94 |
20 |
Q218B0880 |
Screw |
001 |
8365150 |
||
109 |
21 |
ZQ32314 |
Hexagon nuts with flange |
002 |
8365150 |
||
104 |
22 |
712W51715-0248 |
Bracket |
001 |
8365150 |
||
108 |
23 |
ZQ1851440 |
Hexagon bolts with flange |
002 |
8365150 |
||
49 |
24 |
WG9700360005 |
Strap assembly (Φ310) |
002 |
8365150 |
||
56 |
25 |
WG700 550013 |
Pin |
002 |
8365150 |
||
51 |
26 |
WG09 190017 |
Pin |
002 |
8365150 |
||
61 |
27 |
Q218B0880 |
Screw |
002 |
8365150 |
||
33 |
28 |
WG9000360783 |
Aluminium Air Reservoir Φ310/20L |
001 |
8365150 |
||
47 |
29 |
ZQ1841035 |
Hexagon bolts with flange |
002 |
8365150 |
||
46 |
30 |
ZQ1841030 |
Hexagon bolts with flange |
002 |
8365150 |
||
41 |
31 |
810W51715-0046 |
BRACKET |
002 |
8365150 |
||
36 |
32 |
712W51715-0047 |
Bracket |
001 |
8365150 |
||
48 |
33 |
ZQ32010 |
Hexagon nuts with flange |
004 |
8365150 |
||
111 |
34 |
ZQ32008 |
Hexagon nuts with flange |
002 |
8365150 |
||
102 |
35 |
WG9000360549 |
pressure limiting valve |
001 |
8365150 |
||
110 |
36 |
ZQ18408130 |
Hexagon bolts with flange |
002 |
8365150 |
||
125 |
37 |
WG9000361015 |
Nut |
001 |
8365150 |
||
127 |
38 |
WG9000361016 |
Gasket |
001 |
8365150 |
||
129 |
39 |
WG9000361017 |
O-ring |
001 |
8365150 |
||
157 |
40 |
WG9000361410 |
manifolds with Non return valve |
001 |
8365150 |
||
66 |
41 |
ZQ1841025 |
Hexagon bolts with flange |
002 |
8365150 |
||
68 |
42 |
711W51715-5053 |
BRACKET F 4L LUFTKESSEL |
001 |
8365150 |
||
113 |
43 |
WG9000361004 |
Gasket |
001 |
8365150 |
||
115 |
44 |
WG9000361005 |
Clip |
001 |
8365150 |
||
117 |
45 |
WG9000361006 |
Nut |
001 |
8365150 |
||
119 |
46 |
WG9000361007 |
Gasket |
015 |
8365150 |
||
121 |
47 |
WG9000361008 |
Clip |
015 |
8365150 |
||
123 |
48 |
WG9000361009 |
Nut |
015 |
8365150 |
||
133 |
49 |
WG9000361101 |
Nozzle |
003 |
8365150 |
||
135 |
50 |
WG9000361110 |
Nozzle |
001 |
8365150 |
||
137 |
51 |
WG9000361201 |
Nozzle |
005 |
8365150 |
||
139 |
52 |
WG9000361202 |
Nozzle |
001 |
8365150 |
||
141 |
53 |
WG9000361203 |
Nozzle |
001 |
8365150 |
||
143 |
54 |
WG9000361204 |
Nozzle |
004 |
8365150 |
||
145 |
55 |
WG9000361301 |
Nozzle |
001 |
8365150 |
||
147 |
56 |
WG9000361307 |
Nozzle |
001 |
8365150 |
||
149 |
57 |
WG9000361401 |
Test connector |
001 |
8365150 |
||
151 |
58 |
WG9000361306 |
Nozzle |
002 |
8365150 |
||
153 |
59 |
WG9000361106 |
Nozzle |
002 |
8365150 |
||
155 |
60 |
WG9000361012 |
Plug |
003 |
8365150 |
||
159 |
61 |
WG9000361319 |
Nozzle |
001 |
8365150 |
||
161 |
62 |
190003179045 |
Shield sleeve |
150 |
8365150 |
||
162 |
63 |
190003179045 |
Shield sleeve |
150 |
8365150 |
||
163 |
64 |
190003179045 |
Shield sleeve |
150 |
8365150 |
||
164 |
65 |
WG17017361000 |
Sleeve |
004 |
8365150 |
||
168 |
66 |
WG9123360300 |
Sleeve |
900 |
8365150 |
||
172 |
67 |
WG9100360134 |
Spacer |
005 |
8365150 |
||
175 |
68 |
WG9925773050 |
Wire harness clamping clamp |
010 |
8365150 |
||
177 |
69 |
WG9003171390 |
Cable binder |
005 |
8365150 |
||
180 |
70 |
WG9925773051 |
Cable binder |
010 |
8365150 |
||
182 |
71 |
WG9925773052 |
Plastic end caps |
010 |
8365150 |
||
184 |
72 |
WG9003171356 |
Cable binder |
020 |
8365150 |
||
187 |
73 |
190003179030 |
Cushion |
039 |
8365150 |
||
188 |
74 |
190003179030 |
Cushion |
039 |
8365150 |
||
189 |
75 |
WG9725360944 |
Bracket |
001 |
8365150 |
||
192 |
76 |
ZQ1841025 |
Hexagon bolts with flange |
003 |
8365150 |
||
193 |
77 |
ZQ32010 |
Hexagon nuts with flange |
003 |
8365150 |
||
194 |
78 |
WG9725360945 |
Bracket |
001 |
8365150 |
||
198 |
79 |
ZQ1851440 |
Hexagon bolts with flange |
002 |
8365150 |
||
199 |
80 |
ZQ32314 |
Hexagon nuts with flange |
002 |
8365150 |
||
200 |
81 |
WG9918360819 |
bracket |
001 |
8365150 |
||
205 |
82 |
ZQ1811445 |
Hexagon flange bolts with teeth |
002 |
8365150 |
||
206 |
83 |
ZQ32514 |
Hexagon flange nuts with teeth |
002 |
8365150 |
||
207 |
84 |
WG9918360821 |
Bracket |
001 |
8365150 |
||
210 |
85 |
WG9918360823 |
Bracket |
001 |
8365150 |
