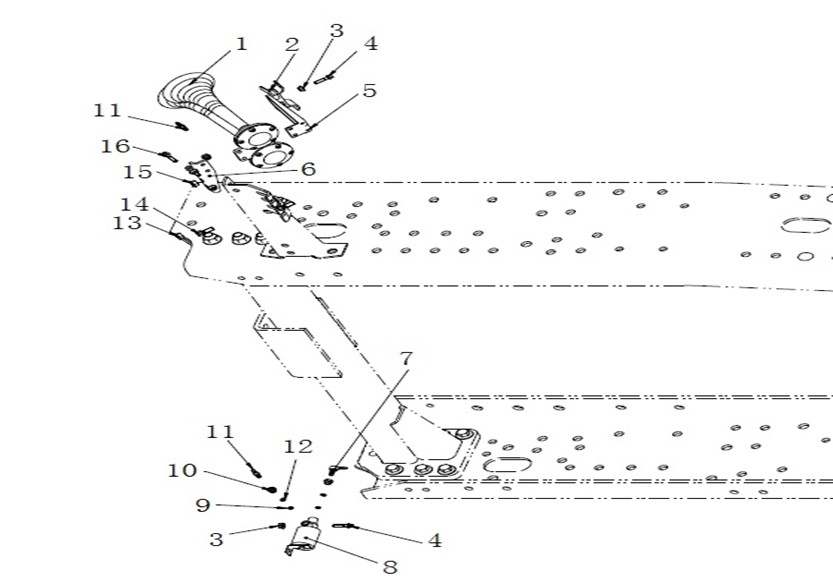

8240009 The Pneuphonic horn Assembly On The Chassis
Unit8240009Detail
Unit8240009Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
2 |
1 |
WG9000270002 |
Automotive—Air horn |
001 |
8240009 |
||
4 |
2 |
WG9725270022 |
Air horn Clamp |
001 |
8240009 |
||
6 |
3 |
WG9725270023 |
L bracket |
001 |
8240009 |
||
8 |
4 |
752W51715-0001 |
Bracket for Air Horn |
001 |
8240009 |
||
12 |
5 |
ZQ1840820 |
Hexagon bolts with flange |
002 |
8240009 |
||
13 |
6 |
ZQ32008 |
Hexagon nuts with flange |
002 |
8240009 |
||
14 |
7 |
ZQ1840630 |
Hexagon bolts with flange |
002 |
8240009 |
||
15 |
8 |
ZQ32006 |
Hexagon nuts with flange |
002 |
8240009 |
||
16 |
9 |
WG9000361001 |
Gasket |
003 |
8240009 |
||
18 |
10 |
WG9000361002 |
Clip |
003 |
8240009 |
||
20 |
11 |
WG9000361003 |
Nut |
003 |
8240009 |
||
22 |
12 |
WG9000361207 |
Nozzle |
001 |
8240009 |
||
24 |
13 |
WG9000361107 |
Nozzle |
003 |
8240009 |
||
26 |
14 |
WG9003170006 |
nylon pipe |
005 |
8240009 |
||
29 |
15 |
WG9718710003 |
Solenoid valve |
001 |
8240009 |
||
31 |
16 |
ZQ1840625 |
Hexagon bolts with flange |
001 |
8240009 |
||
32 |
17 |
ZQ32006 |
Hexagon nuts with flange |
001 |
8240009 |
