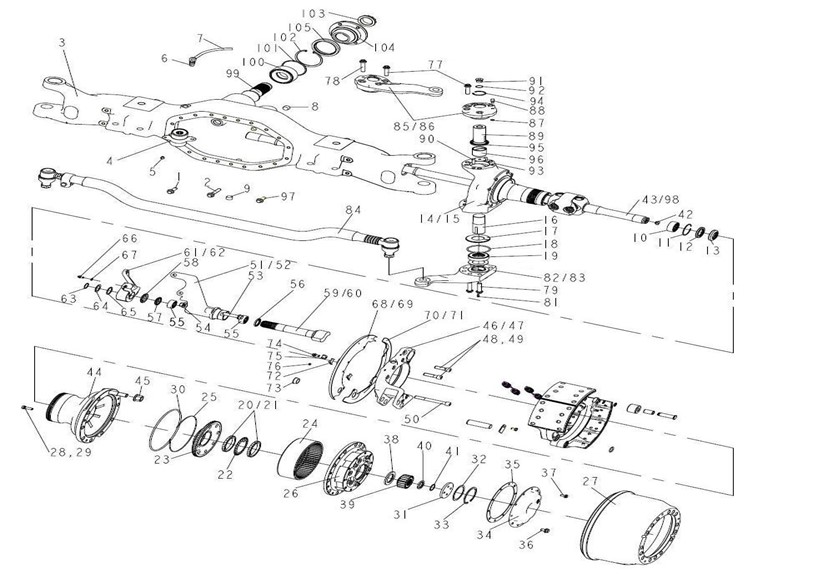

4600002 FRONT AXLE VPD-09-05 IP=4,0 BR160 F ABS BR-ZYL
Unit4600002Detail
Unit4600002Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
1 |
1 |
AZ9003961445 |
HEX BOLT M7.012.04-M14X1.5X40-12.9-MAN183-PHR |
012 |
4600002 |
||
2 |
2 |
AZ9003961485 |
HEX BOLT M7.012.04-M14X1.5X40-12.9-MAN183-PHR |
006 |
4600002 |
||
4 |
3 |
712-36202-0043 |
THROUGH AXLE BEAM FEDERSPUR 850 |
001 |
4600002 |
||
6 |
4 |
711W32118-0013 |
OIL FILTER |
001 |
4600002 |
||
8 |
5 |
MQ150B0810 |
HEX BOLT |
002 |
4600002 |
||
9 |
6 |
WG9231330105 |
Breather |
001 |
4600002 |
||
11 |
7 |
WG9231330106 |
Hose |
001 |
4600002 |
||
13 |
8 |
WG9003960024 |
Plug |
001 |
4600002 |
||
15 |
9 |
WG9981330024 |
Magnetic hexagonal screw plug assembly m24x.5 DIN158 |
001 |
4600002 |
||
17 |
10 |
712W93401-0026 |
NEEDLE BEARING50*65*25 |
002 |
4600002 |
||
19 |
11 |
Q43465 |
Circlip |
002 |
4600002 |
||
20 |
12 |
712W56279-0029 |
SHAFT SEAL C50*70*8-NB |
002 |
4600002 |
||
22 |
13 |
712W96502-6017 |
SHAFT SEAL |
002 |
4600002 |
||
24 |
14 |
711-36300-6160 |
STEERG.KNUCKLE |
001 |
4600002 |
||
25 |
14.1 |
711-36301-0090 |
STEERG.KNUCKLE |
001 |
4600002 |
||
27 |
14.2 |
710W36306-0002 |
RACE |
001 |
4600002 |
||
29 |
14.3 |
712W93401-0026 |
NEEDLE BEARING50*65*25 |
001 |
4600002 |
||
31 |
14.4 |
Q43465 |
Circlip |
001 |
4600002 |
||
32 |
14.5 |
712W56279-0029 |
SHAFT SEAL C50*70*8-NB |
001 |
4600002 |
||
34 |
14.6 |
712W96502-6017 |
SHAFT SEAL |
001 |
4600002 |
||
36 |
15 |
711-36300-6161 |
STEERG.KNUCKLE |
001 |
4600002 |
||
37 |
15.1 |
711-36301-0091 |
STEERG.KNUCKLE |
001 |
4600002 |
||
39 |
15.2 |
710W36306-0002 |
RACE |
001 |
4600002 |
||
41 |
15.3 |
712W93401-0026 |
NEEDLE BEARING50*65*25 |
001 |
4600002 |
||
43 |
15.4 |
Q43465 |
Circlip |
001 |
4600002 |
||
44 |
15.5 |
712W56279-0029 |
SHAFT SEAL C50*70*8-NB |
001 |
4600002 |
||
46 |
15.6 |
712W96502-6017 |
SHAFT SEAL |
001 |
4600002 |
||
48 |
16 |
712W36305-0016 |
KING PIN UNTEN |
002 |
4600002 |
||
50 |
17 |
712W36241-0022 |
shield |
002 |
4600002 |
||
52 |
18 |
WG586340002 |
Sealing ring |
002 |
4600002 |
||
54 |
19 |
WG4007410067 |
bearing |
002 |
4600002 |
||
56 |
20 |
710W90620-0048 |
GROOVE NUT |
002 |
4600002 |
||
58 |
21 |
711W90620-0049 |
GROOVE NUT |
002 |
4600002 |
||
60 |
22 |
710W90801-0224 |
LOCK WASHER |
002 |
4600002 |
||
62 |
23 |
710W35114-0139 |
BRACKET CPNT |
002 |
4600002 |
||
64 |
24 |
710W35111-0029 |
RING GEAR IP=3,0 35MM GVZ |
002 |
4600002 |
||
66 |
25 |
710W90810-0074 |
SPRING WASHER |
002 |
4600002 |
||
68 |
26 |
710-35114-6139 |
FINAL DRIVE HOUSING |
002 |
4600002 |
||
88 |
27 |
710W50110-0213 |
Brake Drum |
002 |
4600002 |
||
90 |
28 |
ZQ151C1235 |
Bolt |
006 |
4600002 |
||
91 |
29 |
MQ6-16160-4107 |
LOCK WASHER 12-MAN183-B2 |
006 |
4600002 |
||
92 |
30 |
MQ6-56341-3271 |
TORIC SEAL 269 X 6 B-NBR 3-70 |
002 |
4600002 |
||
93 |
31 |
710W36406-0028 |
THRUST WASHER IP=4,0 |
002 |
4600002 |
||
95 |
32 |
710-90711-0605 |
SHIM |
001 |
4600002 |
||
106 |
33 |
MQ6-29029-0206 |
CIRCLIP 105*4-ZNPHR 5F GESCHLIFFEN |
002 |
4600002 |
||
107 |
34 |
710W35114-0162 |
END COVER |
002 |
4600002 |
||
109 |
35 |
710W96601-0711 |
GASKET |
002 |
4600002 |
||
111 |
36 |
MQ6-02839-0041 |
HEX BOLT M14X1,5X20 H-MK5X5-10.9-MAN183-PHR |
004 |
4600002 |
||
112 |
37 |
MQ6-02839-0006 |
HEX BOLT M10X20 K MK 10-100PHR |
016 |
4600002 |
||
113 |
38 |
711W90714-0494 |
THRUST WASHER |
002 |
4600002 |
||
115 |
39 |
710W35113-0058 |
SUN GEAR |
002 |
4600002 |
||
117 |
40 |
710W90711-0568 |
WASHER |
002 |
4600002 |
||
119 |
41 |
MQ6-29010-0426 |
CIRCLIP 40*2,5-ZNPHR5F |
002 |
4600002 |
||
120 |
42 |
710W35109-0104 |
THRUST PIECE |
002 |
4600002 |
||
129 |
43 |
712W36402-6535 |
CONSTANT VELOCITY JOINT |
001 |
4600002 |
||
136 |
44 |
710-36500-6052 |
FRONT WHEEL HUB VP/VPD-09 F ABS |
002 |
4600002 |
||
137 |
44.1 |
710-36501-0107 |
FRONT WHEEL HUB VP/VPD-10 F ABS |
001 |
4600002 |
||
139 |
44.2 |
710W45501-0139 |
WHEEL MOUNTING BOLT M22X1,5X98 |
010 |
4600002 |
||
141 |
44.3 |
712W32489-0115 |
TAPER ROLLER BEARING 32019 |
001 |
4600002 |
||
143 |
44.4 |
712W93420-0089 |
TAPER ROLLER BEARING 106X160X35 |
001 |
4600002 |
||
145 |
44.5 |
712W56289-0365 |
SHAFT SEAL B 160X180X10 |
001 |
4600002 |
||
147 |
44.6 |
712W56289-0366 |
SHAFT SEAL BS160X180X10 |
001 |
4600002 |
||
374 |
44.7 |
712W52403-0025 |
PULSE WHEEL Z=100 |
001 |
4600002 |
||
150 |
45 |
WG9003884160 |
Wheel bolt |
020 |
4600002 |
||
158 |
46 |
710W50202-0138 |
BRAKE ANCHOR PLATE RE F ABS |
001 |
4600002 |
||
160 |
47 |
710W50202-0139 |
BRAKE ANCHOR PLATE LI F ABS |
001 |
4600002 |
||
162 |
48 |
MQ6-02191-2814 |
CYLINDER SCREW M16*1,5*50-10.9-MAN183-PHR |
004 |
4600002 |
||
163 |
49 |
MQ6-02191-2816 |
CYLINDER SCREW M16*1,5*60-10.9-MAN183-PHR |
008 |
4600002 |
||
164 |
50 |
MQ6-02191-2826 |
CYLINDER SCREW M16*1,5*140-10.9-MAN183-PHR |
004 |
4600002 |
||
165 |
51 |
710W50310-0363 |
BRACKET,BEARING SUPPORT |
001 |
4600002 |
||
167 |
52 |
710W50310-0364 |
BRACKET,BEARING SUPPORT |
001 |
4600002 |
||
169 |
53 |
710W90405-0167 |
HEX COLLAR BOLT |
004 |
4600002 |
||
171 |
54 |
MQ6-11222-6311 |
HEXAGON NUT M16*1.5-A3C |
004 |
4600002 |
||
172 |
55 |
712W93404-6005 |
NEEDLE SLEEVE |
004 |
4600002 |
||
174 |
56 |
712W96502-6040 |
SHAFT SEAL |
002 |
4600002 |
||
176 |
57 |
712W96503-0383 |
SHAFT SEAL |
002 |
4600002 |
||
178 |
58 |
710W91710-0163 |
SPACER |
002 |
4600002 |
||
180 |
59 |
711W50301-0315 |
BRAKE CAMSHAFT LI |
001 |
4600002 |
||
182 |
60 |
711W50301-0316 |
BRAKE CAMSHAFT RE |
001 |
4600002 |
||
184 |
61 |
712W50610-6259 |
AUTOMATIC SLACK ADJUSTER S-ABA LI |
001 |
4600002 |
||
186 |
62 |
712W50610-6260 |
AUTOMATIC SLACK ADJUSTER S-ABA RE |
001 |
4600002 |
||
188 |
63 |
Q43134 |
Circlip |
002 |
4600002 |
||
189 |
64 |
710W90711-0739 |
WASHER 2 |
002 |
4600002 |
||
191 |
65 |
710-90711-0704 |
WASHER |
001 |
4600002 |
||
200 |
66 |
MQ6-01283-5110 |
HEX BOLT M8*12-8.8-MAN183-B1 |
002 |
4600002 |
||
201 |
67 |
MQ6-15033-0813 |
WASHER 8-200HV-MAN183-B1 |
002 |
4600002 |
||
202 |
68 |
710W50101-0209 |
GUARD PLATE |
001 |
4600002 |
||
204 |
69 |
711W50101-0210 |
GUARD PLATE |
001 |
4600002 |
||
206 |
70 |
710W50101-0109 |
GUARD PLATE LI UNT |
001 |
4600002 |
||
208 |
71 |
711W50101-0110 |
GUARD PLATE RE UNT |
001 |
4600002 |
||
210 |
72 |
710W96002-0075 |
PLUG VIERKANT |
004 |
4600002 |
||
212 |
73 |
710W96002-0098 |
PLUG DM35MM |
004 |
4600002 |
||
214 |
74 |
MQ6-01901-1003 |
SCREW B M10X12-8.8-MAN183-PHR |
010 |
4600002 |
||
215 |
75 |
711W97401-0927 |
CLAMP M GUMMIPROFIL |
002 |
4600002 |
||
217 |
76 |
710W96001-0086 |
PLUG |
002 |
4600002 |
||
219 |
77 |
710W02819-0033 |
SCREW M16*1,5*55-10.9-MAN183-PHR-Rippen |
008 |
4600002 |
||
221 |
78 |
710W02819-0034 |
SCREW M16*1,5*70-10.9-MAN184-PHR-Rippen |
002 |
4600002 |
||
223 |
79 |
711W02819-0036 |
SCREW M16*1,5*75-10.9-MAN183-PHR-Rippen |
014 |
4600002 |
||
226 |
81 |
AZ9003963030 |
Grease nipple |
002 |
4600002 |
||
229 |
82 |
711-46701-6039 |
TRACK ARM LI |
001 |
4600002 |
||
234 |
83 |
711-46701-6038 |
TRACK ARM RE |
001 |
4600002 |
||
239 |
84 |
712W46711-6857 |
TIE ROD |
001 |
4600002 |
||
313 |
85 |
711W46705-0569 |
DRAG ARM LEFT |
001 |
4600002 |
||
315 |
86 |
711W36320-0023 |
COVER |
001 |
4600002 |
||
399 |
87 |
WG9003071480 |
ring |
002 |
4600002 |
||
318 |
88 |
Q901 |
Breather |
002 |
4600002 |
||
319 |
89 |
711W36305-0015 |
KING PIN OBEN |
002 |
4600002 |
||
321 |
90 |
Q5211240 |
Pin |
002 |
4600002 |
||
403 |
91 |
WG9003960003 |
pluge |
002 |
4600002 |
||
323 |
92 |
MQ6-56199-0056 |
SEALING RING A24X29-ST-K4E |
002 |
4600002 |
||
324 |
93 |
712W36406-0015 |
ADJUSTING WASHER |
001 |
4600002 |
||
335 |
94 |
Q43050 |
CIRCLIP |
002 |
4600002 |
||
336 |
95 |
712W56279-0025 |
SHAFT SEAL |
002 |
4600002 |
||
338 |
96 |
710W93020-0482 |
BUSH OBEN |
002 |
4600002 |
||
3 |
97 |
AZ9003961440 |
HEX BOLT M7.012.04-M14X1.5X40-12.9-MAN183-PHR |
002 |
4600002 |
||
122 |
98 |
712W36402-6534 |
CONSTANT VELOCITY JOINT |
001 |
4600002 |
||
340 |
99 |
712W35604-0029 |
OUTPUT SHAFT |
001 |
4600002 |
||
344 |
100 |
WG7128326212 |
Tapered roller bearing |
001 |
4600002 |
||
346 |
101 |
MQ6-15114-3156 |
Washer |
001 |
4600002 |
||
347 |
102 |
MQ6-29020-0216 |
Circlip |
001 |
4600002 |
||
348 |
103 |
810W90685-0303 |
Nut |
001 |
4600002 |
||
442 |
104 |
WG7117329009 |
FLANGE |
001 |
4600002 |
||
444 |
104.1 |
711-39115-0453 |
Flange (KV165) |
001 |
4600002 |
||
445 |
104.2 |
AZ7117329008 |
Dust shield |
001 |
4600002 |
||
449 |
105 |
WG7129320006 |
oil seal |
001 |
4600002 |
||
225 |
106 |
710-02819-0039 |
SCREW |
001 |
4600002 |
||
370 |
107 |
712W90801-0225 |
cross key |
002 |
4600002 |
