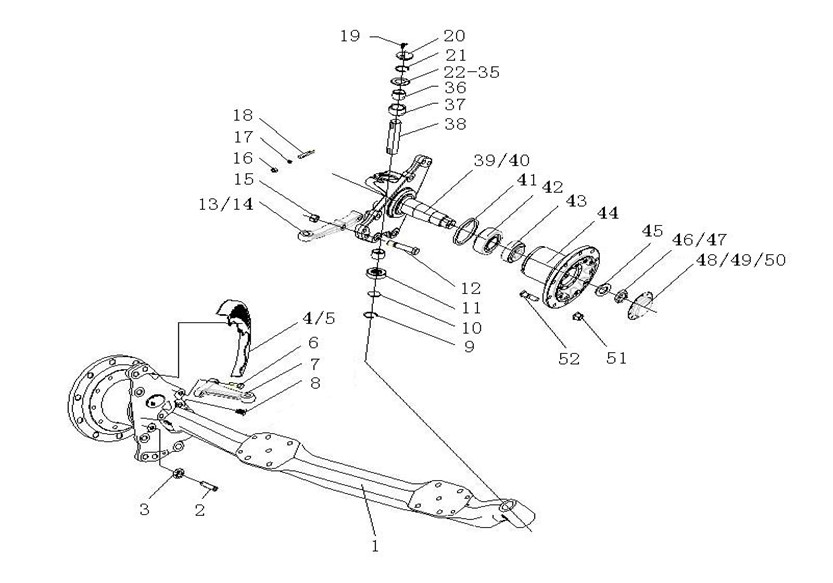

5410349 HW front axle assembly(9,brake disc,without ABS,Divided steering knuckle,Dust shield,880)
Unit5410349Detail

|
Unit5410349Detail |
|||||||
|
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
|
1 |
1 |
AZ9719410072 |
Front axle (9 tons, leaf spring distance 880) |
001 |
5410349 |
||
|
95 |
2 |
WG880 410059 |
Bolt |
002 |
5410349 |
||
|
97 |
3 |
Q351B14T15 |
Nut |
002 |
5410349 |
||
|
118 |
4 |
WG9100414052 |
SHIELD |
001 |
5410349 |
||
|
120 |
5 |
WG9100414053 |
SHIELD |
001 |
5410349 |
||
|
78 |
6 |
ZQ151B1850TF6 |
Hexagon head bolts |
002 |
5410349 |
||
|
77 |
7 |
AZ9719411011 |
Steering knuckle arm |
001 |
5410349 |
||
|
42 |
8 |
WG9100410060 |
Sleeve |
002 |
5410349 |
||
|
50 |
9 |
Q43055 |
Circlip |
002 |
5410349 |
||
|
48 |
10 |
WG9100411007 |
Cover |
002 |
5410349 |
||
|
8 |
11 |
WG9700411049 |
bearing |
002 |
5410349 |
||
|
89 |
12 |
WG9100413009 |
Bolt |
004 |
5410349 |
||
|
87 |
13 |
AZ9719413003 |
Tie rod arm |
001 |
5410349 |
||
|
88 |
14 |
AZ9719413004 |
Tie rod arm |
001 |
5410349 |
||
|
91 |
15 |
ZQ361B24T13F6 |
Hexagon nuts ,style 2 |
004 |
5410349 |
||
|
7 |
16 |
Q340B14T13F2 |
Nut |
002 |
5410349 |
||
|
6 |
17 |
Q40314 |
Spring washer |
002 |
5410349 |
||
|
3 |
18 |
WG9100411006 |
Screw |
002 |
5410349 |
||
|
92 |
19 |
AZ9003963004 |
Grease nipple |
002 |
5410349 |
||
|
45 |
20 |
WG9100413070 |
Kingpin cover |
002 |
5410349 |
||
|
44 |
21 |
Q43070 |
Circlip |
002 |
5410349 |
||
|
100 |
22 |
WG9100413011 |
Washer |
001 |
5410349 |
||
|
103 |
23 |
AZ9100413012 |
Washer |
001 |
5410349 |
||
|
104 |
24 |
AZ9100413013 |
Washer |
001 |
5410349 |
||
|
105 |
25 |
AZ9100413014 |
Washer |
001 |
5410349 |
||
|
106 |
26 |
AZ9100413015 |
Washer |
001 |
5410349 |
||
|
107 |
27 |
AZ9100413016 |
Washer |
001 |
5410349 |
||
|
108 |
28 |
AZ9100413017 |
Washer |
001 |
5410349 |
||
|
109 |
29 |
AZ9100413018 |
Washer |
001 |
5410349 |
||
|
110 |
30 |
AZ9100413019 |
Washer |
001 |
5410349 |
||
|
111 |
31 |
AZ9100413020 |
Washer |
001 |
5410349 |
||
|
112 |
32 |
AZ9100413021 |
Washer |
001 |
5410349 |
||
|
113 |
33 |
AZ9100413022 |
Washer |
001 |
5410349 |
||
|
114 |
34 |
AZ9100413023 |
Washer |
001 |
5410349 |
||
|
115 |
35 |
WG9100413024 |
Washer |
001 |
5410349 |
||
|
13 |
36 |
WG9100411035 |
Bushing |
001 |
5410349 |
||
|
17 |
37 |
WG9100413035 |
Spacer |
001 |
5410349 |
||
|
2 |
38 |
AZ9100413045 |
Kingpin |
002 |
5410349 |
||
|
12 |
39 |
AZ9100414002 |
Steering knuckle L. |
001 |
5410349 |
||
|
28 |
40 |
AZ9100414003 |
Steering knuckle R. |
001 |
5410349 |
||
|
68 |
41 |
WG9003074387 |
Gasket |
002 |
5410349 |
||
|
62 |
42 |
WG9100032314 |
Tapered roller bearing |
002 |
5410349 |
||
|
64 |
43 |
WG9100032311 |
Tapered roller bearing |
002 |
5410349 |
||
|
53 |
44 |
WG9100413065 |
Front wheel hub |
001 |
5410349 |
||
|
70 |
45 |
WG9100410062 |
Shim |
002 |
5410349 |
||
|
23 |
46 |
WG9100411140 |
Nut |
001 |
5410349 |
||
|
72 |
47 |
Q5006370 |
Pin |
002 |
5410349 |
||
|
73 |
48 |
WG9100413068 |
Cover |
002 |
5410349 |
||
|
75 |
49 |
ZQ150B0816 |
Hexagon head bolts |
020 |
5410349 |
||
|
76 |
50 |
Q40308 |
Spring washer |
020 |
5410349 |
||
|
79 |
51 |
WG9003884160 |
Wheel bolt |
020 |
5410349 |
||
|
59 |
52 |
WG9100410212 |
Wheel bolt |
010 |
5410349 |
||
|
61 |
53 |
ZQ151B1690TF6 |
Hexagon head bolts |
020 |
5410349 |
||
|
98 |
54 |
WG9719410028 |
Name plate |
001 |
5410349 |
||
|
122 |
55 |
ZQ150B1016 |
Hexagon head bolts |
008 |
5410349 |
||
