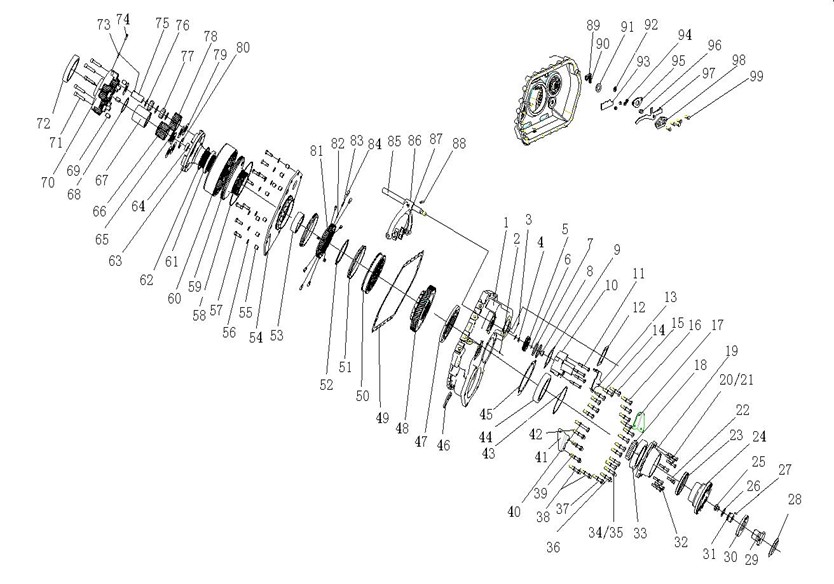

3100106 Range gearbox components
Unit3100106Detail

|
Unit3100106Detail |
|||||||
|
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
|
2 |
1 |
WG2220100011 |
Rear housing |
001 |
3100106 |
||
|
171 |
2 |
WG9003070800 |
O-ring |
001 |
3100106 |
||
|
243 |
3 |
WG9003070800 |
O-ring |
001 |
3100106 |
||
|
212 |
4 |
WG2229230010 |
Insert the seal ring of inner hole of the housing |
002 |
3100106 |
||
|
216 |
5 |
WG2229100039 |
Piston |
001 |
3100106 |
||
|
222 |
6 |
WG9003071700 |
O-ring |
001 |
3100106 |
||
|
218 |
7 |
WG2229100040 |
Range piston O ring |
002 |
3100106 |
||
|
226 |
8 |
AZ9003870016 |
Nut |
001 |
3100106 |
||
|
235 |
9 |
WG2229100049 |
Gasket |
001 |
3100106 |
||
|
227 |
10 |
WG2222100009 |
Range cylinder |
001 |
3100106 |
||
|
232 |
11 |
WG9003801065 |
Combination coated bolt Q1421065 |
004 |
3100106 |
||
|
239 |
12 |
WG2229100048 |
Gasket |
001 |
3100106 |
||
|
287 |
13 |
WG2229080013 |
bracket |
001 |
3100106 |
||
|
286 |
14 |
Q1421055 |
Bolt assembly |
004 |
3100106 |
||
|
283 |
15 |
Q1421050 |
Bolt assembly |
008 |
3100106 |
||
|
285 |
16 |
Q1421060 |
Bolt assembly |
003 |
3100106 |
||
|
289 |
17 |
WG2229080014 |
bracket |
001 |
3100106 |
||
|
151 |
18 |
WG2210100020 |
Ring gear |
001 |
3100106 |
||
|
167 |
19 |
WG2222100019 |
Output shaft rear end cover (buffer) |
001 |
3100106 |
||
|
176 |
20 |
Q150B1080TF2 |
Bolt |
005 |
3100106 |
||
|
178 |
21 |
Q40310 |
Spring washer |
007 |
3100106 |
||
|
175 |
22 |
Q150B1070TF2 |
Bolt |
001 |
3100106 |
||
|
189 |
23 |
WG9003071105 |
assembled Oil seal(Double Oil seal) |
001 |
3100106 |
||
|
181 |
24 |
WG2210100018 |
Flange |
001 |
3100106 |
||
|
300 |
25 |
WG2229100011 |
Nut |
001 |
3100106 |
||
|
308 |
26 |
WG9003073150 |
O-ring 35503150 gb3452. 1 |
001 |
3100106 |
||
|
312 |
27 |
WG9003345138 |
Needle |
001 |
3100106 |
||
|
314 |
28 |
WG2229100074 |
Shim |
001 |
3100106 |
||
|
197 |
29 |
WG2229100073 |
Bolt |
001 |
3100106 |
||
|
193 |
30 |
WG2229100072 |
Plate |
001 |
3100106 |
||
|
304 |
31 |
WG2229100071 |
Plug |
001 |
3100106 |
||
|
177 |
32 |
Q170B1080TF2 |
Bolt |
001 |
3100106 |
||
|
154 |
33 |
WG2229100010 |
Sleeve |
001 |
3100106 |
||
|
299 |
34 |
Q341B10 |
Nut |
008 |
3100106 |
||
|
298 |
35 |
Q40310 |
Spring washer |
008 |
3100106 |
||
|
297 |
36 |
Q1231055 |
Stud |
002 |
3100106 |
||
|
295 |
37 |
Q1291050 |
Stud |
001 |
3100106 |
||
|
291 |
38 |
Q1231030 |
Stud |
002 |
3100106 |
||
|
292 |
39 |
Q1231035 |
Stud |
002 |
3100106 |
||
|
284 |
40 |
Q1421070 |
Bolt assembly |
001 |
3100106 |
||
|
293 |
41 |
WG2229080010 |
bracket |
001 |
3100106 |
||
|
296 |
42 |
Q1231065 |
Stud |
001 |
3100106 |
||
|
160 |
43 |
AZ2208100005 |
Shim |
001 |
3100106 |
||
|
149 |
44 |
WG9003327018 |
Angular contact ball bearing 7018C/DB |
001 |
3100106 |
||
|
169 |
45 |
WG2222100021 |
Output shaft back cover paper mat (buffer) |
001 |
3100106 |
||
|
281 |
46 |
WG2229000024 |
Plate |
001 |
3100106 |
||
|
146 |
47 |
WG2203100023 |
Oil guide ring assembly (retarder) |
001 |
3100106 |
||
|
139 |
48 |
WG2203100036 |
High speed cone hub assembly |
001 |
3100106 |
||
|
277 |
49 |
WG2229100062 |
paper gasket |
001 |
3100106 |
||
|
117 |
50 |
WG2210100059 |
Sleeve |
001 |
3100106 |
||
|
124 |
51 |
WG2210100109 |
Synchronizer ring |
002 |
3100106 |
||
|
104 |
52 |
WG9003991130 |
Circlip |
001 |
3100106 |
||
|
141 |
53 |
WG2229100032 |
Sleeve |
001 |
3100106 |
||
|
130 |
54 |
WG2203100024 |
Low speed cone hub assembly |
001 |
3100106 |
||
|
132 |
55 |
WG2229100002 |
Sleeve |
009 |
3100106 |
||
|
136 |
56 |
Q40112 |
Washer |
009 |
3100106 |
||
|
137 |
57 |
Q150B1235 |
Bolt |
009 |
3100106 |
||
|
92 |
58 |
WG9003991125 |
Circlip |
001 |
3100106 |
||
|
79 |
59 |
WG2210100006 |
Bracket |
001 |
3100106 |
||
|
74 |
60 |
WG2210100005 |
Ring gear |
001 |
3100106 |
||
|
88 |
61 |
WG9003321820 |
Bearing |
001 |
3100106 |
||
|
86 |
62 |
WG2229100125 |
Circlip |
001 |
3100106 |
||
|
6 |
63 |
AZ2225100006 |
Output shaft |
001 |
3100106 |
||
|
66 |
64 |
WG9003326322 |
Rolling bearing 63/22GB/T276 |
001 |
3100106 |
||
|
38 |
65 |
WG2229100006 |
Gasket |
001 |
3100106 |
||
|
22 |
66 |
WG2210100001 |
Gear |
001 |
3100106 |
||
|
30 |
67 |
WG2210100062 |
Sleeve |
001 |
3100106 |
||
|
34 |
68 |
WG2229100005 |
Gasket |
001 |
3100106 |
||
|
12 |
69 |
WG2229100001 |
Sleeve |
005 |
3100106 |
||
|
8 |
70 |
WG2225100002 |
Planetary gear frame |
001 |
3100106 |
||
|
16 |
71 |
WG9003821255 |
Screw |
005 |
3100106 |
||
|
156 |
72 |
WG9003326020 |
Rolling bearing 6020GB/T276 |
001 |
3100106 |
||
|
65 |
73 |
Q5280430 |
Pin |
005 |
3100106 |
||
|
64 |
74 |
Q5280630 |
Pin |
005 |
3100106 |
||
|
50 |
75 |
WG2212100001 |
Shaft |
005 |
3100106 |
||
|
56 |
76 |
WG2229100007 |
Shim |
015 |
3100106 |
||
|
53 |
77 |
WG9003321118 |
Roller |
120 |
3100106 |
||
|
42 |
78 |
WG2210100004 |
Gear |
005 |
3100106 |
||
|
60 |
79 |
WG2229100008 |
Shim |
010 |
3100106 |
||
|
70 |
80 |
WG9003991056 |
Circlip |
001 |
3100106 |
||
|
96 |
81 |
WG2210100007 |
Base |
001 |
3100106 |
||
|
114 |
82 |
WG2229020003 |
Spring |
009 |
3100106 |
||
|
111 |
83 |
WG2229020002 |
Spring |
009 |
3100106 |
||
|
108 |
84 |
WG2229020001 |
Block |
009 |
3100106 |
||
|
203 |
85 |
WG2214100011 |
Range selector fork shaft |
001 |
3100106 |
||
|
205 |
86 |
WG2214100013 |
Range stop fork (retarder) |
001 |
3100106 |
||
|
207 |
87 |
WG2229210009 |
Pin |
001 |
3100106 |
||
|
210 |
88 |
WG2229100022 |
Block |
002 |
3100106 |
||
|
273 |
89 |
WG2203100026 |
localizer Pin assembly |
001 |
3100106 |
||
|
266 |
90 |
WG2229210019 |
Spring |
001 |
3100106 |
||
|
250 |
91 |
WG2229100017 |
Lock plate |
001 |
3100106 |
||
|
264 |
92 |
WG2229100059 |
Idler shaft block |
001 |
3100106 |
||
|
252 |
93 |
WG2229100175 |
Plate |
001 |
3100106 |
||
|
261 |
94 |
WG2229100054 |
Block |
004 |
3100106 |
||
|
256 |
95 |
WG2229100052 |
Plate |
001 |
3100106 |
||
|
269 |
96 |
WG2229100056 |
Pin |
001 |
3100106 |
||
|
248 |
97 |
WG2229100016 |
Plate |
001 |
3100106 |
||
|
259 |
98 |
WG2229100171 |
Locking plate |
001 |
3100106 |
||
|
275 |
99 |
Q150B1025 |
Bolt |
005 |
3100106 |
||
