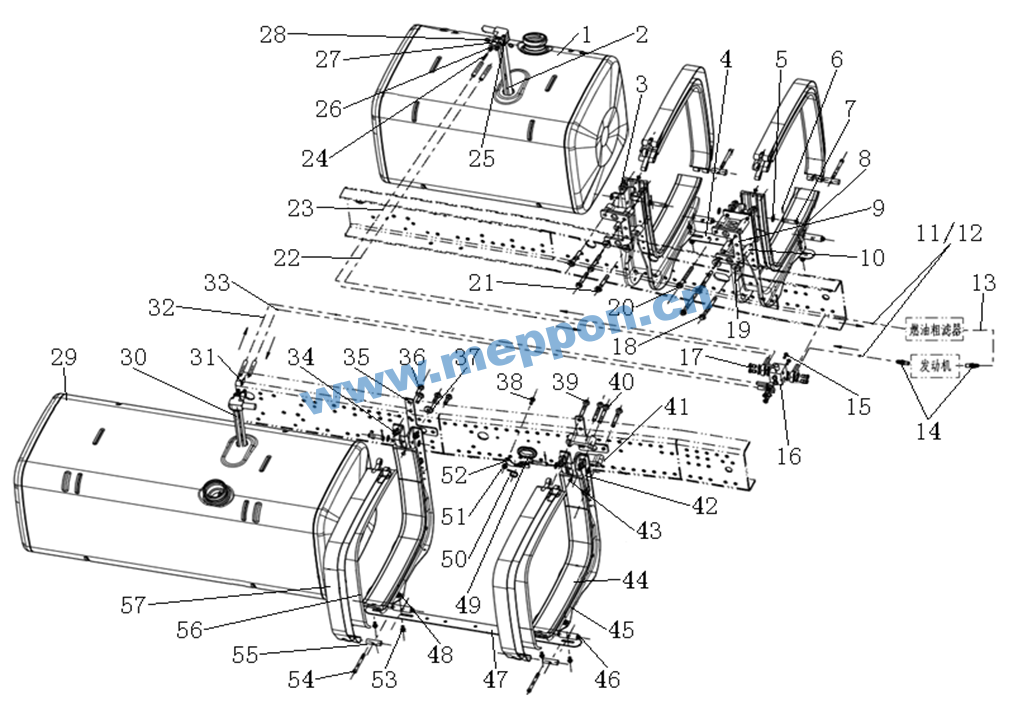

2551713 Double Al-tank(675X620) installation
Unit2551713Detail
Unit2551713Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
3 |
1 |
WG9925555690 |
400L Al-tank (675X620_right |
001 |
2551713 |
||
7 |
2 |
WG9925550714 |
Fuel level sensor |
001 |
2551713 |
||
41 |
3 |
WG9925550706 |
Spacing block |
002 |
2551713 |
||
90 |
4 |
WG9925550079 |
Bracket |
001 |
2551713 |
||
82 |
5 |
Q40116 |
Washer |
008 |
2551713 |
||
81 |
6 |
Q5004025 |
Pin |
004 |
2551713 |
||
80 |
7 |
Q5101670 |
Pin |
004 |
2551713 |
||
36 |
8 |
810-41801-5489 |
tank bracket assembly |
001 |
2551713 |
||
53 |
9 |
WG9925550133 |
Plate |
002 |
2551713 |
||
45 |
10 |
WG9925550708 |
Block |
002 |
2551713 |
||
105 |
11 |
AZ9725550121 |
Plastic tube |
200 |
2551713 |
||
106 |
12 |
AZ9725550121 |
Plastic tube |
200 |
2551713 |
||
107 |
13 |
AZ9725550121 |
Plastic tube |
120 |
2551713 |
||
114 |
14 |
811W98181-0001 |
Pipe joint (16 x2 tubing) |
002 |
2551713 |
||
127 |
15 |
ZQ1800820 |
Hexagon flange bolts with teeth |
002 |
2551713 |
||
192 |
16 |
WG9925550872 |
manual direction shift valve |
001 |
2551713 |
||
130 |
17 |
WG9725550198 |
Nozzle |
002 |
2551713 |
||
58 |
18 |
ZQ18114140TF6 |
Hexagon flange bolts with teeth |
002 |
2551713 |
||
47 |
19 |
WG9725550111 |
Washer |
002 |
2551713 |
||
57 |
20 |
ZQ18114150TF6 |
Hexagon flange bolts with teeth |
002 |
2551713 |
||
61 |
21 |
ZQ18114100TF6 |
Hexagon flange bolts with teeth |
002 |
2551713 |
||
110 |
22 |
AZ9725550121 |
Plastic tube |
100 |
2551713 |
||
111 |
23 |
AZ9725550121 |
Plastic tube |
100 |
2551713 |
||
16 |
24 |
WG9725550206 |
Nozzle |
004 |
2551713 |
||
13 |
25 |
WG9725550166 |
Nozzle |
002 |
2551713 |
||
112 |
26 |
AZ9112550121 |
Plastic tube |
050 |
2551713 |
||
10 |
27 |
WG9725550165 |
Nozzle |
002 |
2551713 |
||
9 |
28 |
AZ9003090016 |
Gasket |
004 |
2551713 |
||
1 |
29 |
WG9925555697 |
600L Al-tank (675X620_left |
001 |
2551713 |
||
5 |
30 |
WG9925550715 |
Fuel level sensor |
001 |
2551713 |
||
113 |
31 |
AZ9112550121 |
Plastic tube |
050 |
2551713 |
||
108 |
32 |
AZ9725550121 |
Plastic tube |
120 |
2551713 |
||
109 |
33 |
AZ9725550121 |
Plastic tube |
100 |
2551713 |
||
63 |
34 |
ZQ32514T13F6 |
Hexagon flange nuts with teeth |
016 |
2551713 |
||
22 |
35 |
WG9925550131 |
Plate |
001 |
2551713 |
||
62 |
36 |
ZQ1811450TF6 |
Hexagon flange bolts with teeth |
004 |
2551713 |
||
24 |
37 |
WG9725590428 |
Washer |
001 |
2551713 |
||
85 |
38 |
ZQ1841030TF6 |
Hexagon bolts with flange |
002 |
2551713 |
||
60 |
39 |
ZQ18114110TF6 |
Hexagon flange bolts with teeth |
004 |
2551713 |
||
59 |
40 |
ZQ18114120TF6 |
Hexagon flange bolts with teeth |
002 |
2551713 |
||
133 |
41 |
WG9925550833 |
space between mat block |
001 |
2551713 |
||
55 |
42 |
810W41820-0191 |
Plate |
006 |
2551713 |
||
65 |
43 |
WG9925550073 |
plug |
004 |
2551713 |
||
64 |
44 |
810-12240-0078 |
PACKING F KRAFTST-BEH 675X620 |
004 |
2551713 |
||
18 |
45 |
810-41801-5487 |
Bracket assembly |
002 |
2551713 |
||
152 |
46 |
810W97461-0012 |
PIN UNTEN |
004 |
2551713 |
||
87 |
47 |
WG9925550089 |
Bracket |
001 |
2551713 |
||
93 |
48 |
ZQ32410 |
Hexagon flange nuts with teeth |
008 |
2551713 |
||
102 |
49 |
190003179045 |
Shield sleeve |
130 |
2551713 |
||
116 |
50 |
190003171697 |
Cable binder |
006 |
2551713 |
||
86 |
51 |
ZQ32010T13F6 |
Hexagon nuts with flange |
002 |
2551713 |
||
83 |
52 |
WG9925550078 |
Bracket |
002 |
2551713 |
||
92 |
53 |
ZQ1801020 |
Hexagon flange bolts with teeth |
008 |
2551713 |
||
78 |
54 |
WG9925550065 |
CYLINDER SCREW |
004 |
2551713 |
||
73 |
55 |
810W97461-0014 |
PIN F SPANNBAND |
004 |
2551713 |
||
67 |
56 |
810-12240-0049 |
PACKING F SPANNBAND |
004 |
2551713 |
||
68 |
57 |
WG9925550069 |
strap assembly |
004 |
2551713 |
||
32 |
58 |
810-41801-5487 |
Bracket assembly |
001 |
2551713 |
||
43 |
59 |
WG9725590428 |
Washer |
002 |
2551713 |
||
50 |
60 |
WG9725550111 |
Washer |
004 |
2551713 |
||
103 |
61 |
190003179045 |
Shield sleeve |
130 |
2551713 |
||
104 |
62 |
190003179045 |
Shield sleeve |
130 |
2551713 |
||
126 |
63 |
ZQ1801440 |
Hexagon flange bolts with teeth |
002 |
2551713 |
||
129 |
64 |
WG9725550206 |
Nozzle |
004 |
2551713 |
||
135 |
65 |
WG9725550111 |
Washer |
001 |
2551713 |
||
136 |
66 |
WG9725550111 |
Washer |
002 |
2551713 |
||
137 |
67 |
WG9925550721 |
front fuel pipe bracket |
001 |
2551713 |
||
139 |
68 |
WG9925550722 |
fuel pipe bracket |
001 |
2551713 |
||
141 |
69 |
ZQ1811435TF6 |
Hexagon flange bolts with teeth |
002 |
2551713 |
||
142 |
70 |
ZQ32514T13F6 |
Hexagon flange nuts with teeth |
002 |
2551713 |
||
194 |
71 |
WG9925550718 |
Bracket |
001 |
2551713 |
