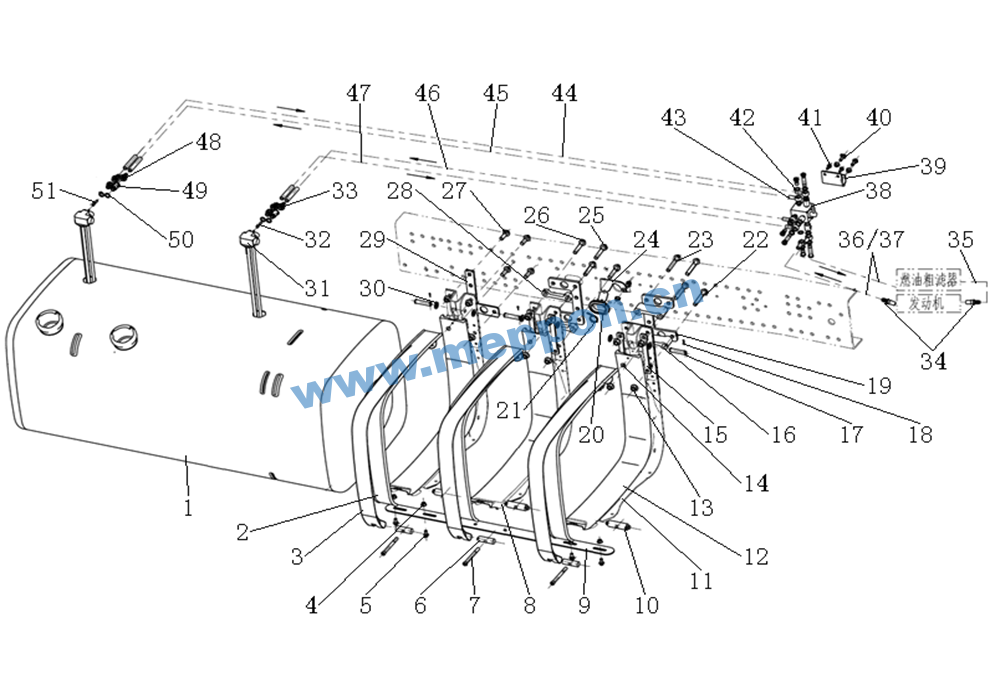

2551644 440L+160L Al-tank(675X620) installation
Unit2551644Detail
Unit2551644Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
1 |
1 |
WG9925555691 |
600L(440L+160L) Al-tank (675X620)_left |
001 |
2551644 |
||
47 |
2 |
810-12240-0049 |
PACKING F SPANNBAND |
003 |
2551644 |
||
48 |
3 |
WG9925550069 |
strap assembly |
003 |
2551644 |
||
50 |
3.1 |
WG9925550066/1 |
strap |
001 |
2551644 |
||
51 |
3.2 |
WG9925550067/1 |
pin |
001 |
2551644 |
||
52 |
3.3 |
WG9925550068/1 |
tension bar |
001 |
2551644 |
||
80 |
4 |
ZQ32410 |
Hexagon flange nuts with teeth |
004 |
2551644 |
||
79 |
5 |
ZQ1801020 |
Hexagon flange bolts with teeth |
004 |
2551644 |
||
53 |
6 |
810W97461-0014 |
PIN F SPANNBAND |
003 |
2551644 |
||
58 |
7 |
WG9925550065 |
CYLINDER SCREW |
003 |
2551644 |
||
14 |
8 |
810-41801-5487 |
Bracket assembly |
002 |
2551644 |
||
76 |
9 |
WG9925550089 |
Bracket |
001 |
2551644 |
||
131 |
10 |
810W97461-0012 |
PIN UNTEN |
003 |
2551644 |
||
18 |
11 |
810-41801-5489 |
tank bracket assembly |
001 |
2551644 |
||
44 |
12 |
810-12240-0078 |
PACKING F KRAFTST-BEH 675X620 |
003 |
2551644 |
||
43 |
13 |
ZQ32514T13F6 |
Hexagon flange nuts with teeth |
012 |
2551644 |
||
45 |
14 |
WG9925550073 |
plug |
003 |
2551644 |
||
36 |
15 |
810W41820-0191 |
Plate |
004 |
2551644 |
||
127 |
16 |
WG9925550833 |
space between mat block |
001 |
2551644 |
||
60 |
17 |
Q5101670 |
Pin |
003 |
2551644 |
||
61 |
18 |
Q5004025 |
Pin |
003 |
2551644 |
||
27 |
19 |
WG9925550133 |
Plate |
001 |
2551644 |
||
69 |
20 |
190003179045 |
Shield sleeve |
160 |
2551644 |
||
68 |
21 |
190003171697 |
Cable binder |
006 |
2551644 |
||
42 |
22 |
ZQ18114120TF6 |
Hexagon flange bolts with teeth |
002 |
2551644 |
||
41 |
23 |
ZQ18114110TF6 |
Hexagon flange bolts with teeth |
002 |
2551644 |
||
107 |
24 |
WG9925550724 |
rear fuel pipe bracket |
001 |
2551644 |
||
40 |
25 |
ZQ1811485TF6 |
Hexagon flange bolts with teeth |
002 |
2551644 |
||
39 |
26 |
ZQ1811480TF6 |
Hexagon flange bolts with teeth |
002 |
2551644 |
||
38 |
27 |
ZQ1811450TF6 |
Hexagon flange bolts with teeth |
004 |
2551644 |
||
25 |
28 |
812W41820-0186 |
spacer |
002 |
2551644 |
||
23 |
29 |
WG9925550131 |
Plate |
001 |
2551644 |
||
62 |
30 |
Q40116 |
Washer |
006 |
2551644 |
||
3 |
31 |
WG9925550715 |
Fuel level sensor |
002 |
2551644 |
||
83 |
32 |
AZ9112550121 |
Plastic tube |
050 |
2551644 |
||
12 |
33 |
WG9725550206 |
Nozzle |
004 |
2551644 |
||
70 |
34 |
811W98181-0001 |
Pipe joint (16 x2 tubing) |
002 |
2551644 |
||
82 |
35 |
AZ9725550121 |
Plastic tube |
180 |
2551644 |
||
81 |
36 |
AZ9725550121 |
Plastic tube |
240 |
2551644 |
||
63 |
37 |
AZ9725550121 |
Plastic tube |
380 |
2551644 |
||
113 |
38 |
712W12500-6011 |
direction shift valve |
001 |
2551644 |
||
97 |
39 |
WG9925550037 |
Bracket |
001 |
2551644 |
||
99 |
40 |
ZQ1801030 |
Hexagon flange bolts with teeth |
002 |
2551644 |
||
96 |
41 |
ZQ1800820 |
Hexagon flange bolts with teeth |
002 |
2551644 |
||
110 |
42 |
AZ9003090016 |
Gasket |
006 |
2551644 |
||
111 |
43 |
WG9725550198 |
Nozzle |
006 |
2551644 |
||
64 |
44 |
AZ9725550121 |
Plastic tube |
200 |
2551644 |
||
65 |
45 |
AZ9725550121 |
Plastic tube |
200 |
2551644 |
||
66 |
46 |
AZ9725550121 |
Plastic tube |
200 |
2551644 |
||
67 |
47 |
AZ9725550121 |
Plastic tube |
200 |
2551644 |
||
5 |
48 |
WG9725550165 |
Nozzle |
002 |
2551644 |
||
8 |
49 |
WG9725550166 |
Nozzle |
002 |
2551644 |
||
11 |
50 |
AZ9003090016 |
Gasket |
004 |
2551644 |
||
84 |
51 |
AZ9112550121 |
Plastic tube |
050 |
2551644 |
||
33 |
52 |
WG9725550111 |
Washer |
002 |
2551644 |
||
100 |
53 |
ZQ32410 |
Hexagon flange nuts with teeth |
002 |
2551644 |
||
101 |
54 |
WG9925550721 |
front fuel pipe bracket |
001 |
2551644 |
||
103 |
55 |
ZQ1811435TF6 |
Hexagon flange bolts with teeth |
002 |
2551644 |
||
104 |
56 |
ZQ32514T13F6 |
Hexagon flange nuts with teeth |
002 |
2551644 |
||
109 |
57 |
WG9725550166 |
Nozzle |
006 |
2551644 |
||
117 |
58 |
WG9925550725 |
double pipeline nip |
006 |
2551644 |
||
119 |
59 |
ZQ32006T13F6 |
Hexagon nuts with flange |
004 |
2551644 |
||
120 |
60 |
ZQ1840650 |
Hexagon bolts with flange |
002 |
2551644 |
||
121 |
61 |
ZQ1840630 |
Hexagon bolts with flange |
002 |
2551644 |
