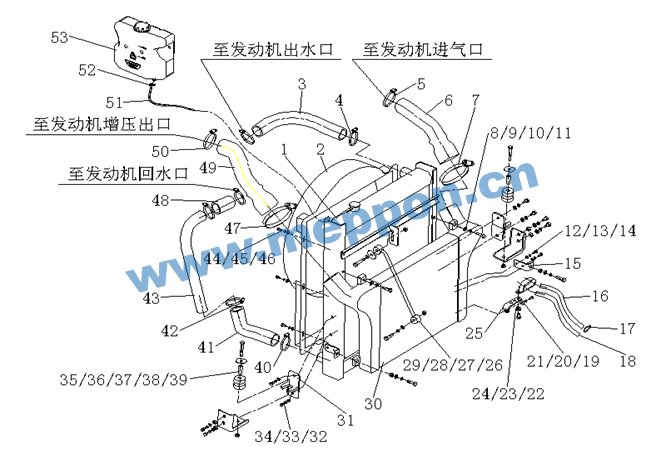

2530782 cooling system
Unit2530782Detail
Unit2530782Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
1 |
1 |
LG9704530007 |
intercooler assembly |
001 |
2530782 |
||
88 |
2 |
LG9704530094 |
Fan cover (yunnei zengya) |
001 |
2530782 |
||
50 |
3 |
LG9704530092 |
Hose (yunnei zengya) |
001 |
2530782 |
||
54 |
4 |
190003989308 |
Hose clamp |
002 |
2530782 |
||
49 |
5 |
190003989310 |
Hose clamp |
001 |
2530782 |
||
43 |
6 |
LG9704530144 |
outair hose for cac |
001 |
2530782 |
||
48 |
7 |
Q67580 |
Hose clamp |
001 |
2530782 |
||
7 |
8 |
Q150B0830 |
Bolt |
004 |
2530782 |
||
8 |
9 |
Q40308 |
Spring washer |
004 |
2530782 |
||
9 |
10 |
Q40108 |
Washer |
004 |
2530782 |
||
10 |
11 |
Q340B08 |
Nut |
002 |
2530782 |
||
13 |
12 |
Q40106 |
Washer |
004 |
2530782 |
||
14 |
13 |
Q40306 |
Spring washer |
004 |
2530782 |
||
15 |
14 |
Q150B0612 |
Bolt |
004 |
2530782 |
||
11 |
15 |
LG9704530096 |
Connection bracket for intercooler |
002 |
2530782 |
||
67 |
16 |
LG9704532102 |
water pipe |
001 |
2530782 |
||
77 |
17 |
190003989302 |
Hose clamp |
004 |
2530782 |
||
72 |
18 |
LG9704532103 |
water pipe |
001 |
2530782 |
||
82 |
19 |
Q150B0614 |
Bolt |
001 |
2530782 |
||
83 |
20 |
Q40206 |
Washer |
001 |
2530782 |
||
84 |
21 |
Q40306 |
Spring washer |
001 |
2530782 |
||
85 |
22 |
Q150B0825 |
Bolt |
003 |
2530782 |
||
86 |
23 |
Q32008 |
Nut |
003 |
2530782 |
||
87 |
24 |
190003489292 |
Sleeve |
003 |
2530782 |
||
78 |
25 |
LG9700361005 |
Three hole Angle bracket |
002 |
2530782 |
||
29 |
26 |
LG9704532022 |
Drag link of radiator |
001 |
2530782 |
||
33 |
27 |
Q150B0845 |
Bolt |
002 |
2530782 |
||
34 |
28 |
AZ9770530034 |
Washer |
001 |
2530782 |
||
35 |
29 |
Q33208 |
Nut |
002 |
2530782 |
||
4 |
30 |
LG9704530050 |
Radiator assembly |
001 |
2530782 |
||
16 |
31 |
LG9704530051 |
Radiator bracket (light truck 170/195 frame) |
002 |
2530782 |
||
18 |
32 |
Q40308 |
Spring washer |
004 |
2530782 |
||
19 |
33 |
Q40108 |
Washer |
004 |
2530782 |
||
20 |
34 |
Q150B0816 |
Bolt |
004 |
2530782 |
||
21 |
35 |
LG9704530041 |
Rubber buffer |
002 |
2530782 |
||
24 |
36 |
LG9704531104 |
Sleeve |
002 |
2530782 |
||
26 |
37 |
AZ9770530034 |
Washer |
002 |
2530782 |
||
27 |
38 |
Q150B0855 |
Bolt |
002 |
2530782 |
||
28 |
39 |
Q33208 |
Nut |
002 |
2530782 |
||
65 |
40 |
190003989310 |
Hose clamp |
001 |
2530782 |
||
61 |
41 |
LG9704530095 |
Hose (yunnei zengya) |
001 |
2530782 |
||
66 |
42 |
190003989308 |
Hose clamp |
003 |
2530782 |
||
59 |
43 |
LG9704530093 |
Steel pipe (yunnei zengya) |
001 |
2530782 |
||
90 |
44 |
Q40306 |
Spring washer |
006 |
2530782 |
||
91 |
45 |
Q40106 |
Washer |
006 |
2530782 |
||
92 |
46 |
Q150B0616 |
Bolt |
006 |
2530782 |
||
41 |
47 |
Q67580 |
Hose clamp |
001 |
2530782 |
||
55 |
48 |
LG9704530082 |
Hose (Φ38) |
001 |
2530782 |
||
36 |
49 |
LG9704530143 |
inair hose for cac |
001 |
2530782 |
||
42 |
50 |
190003989310 |
Hose clamp |
001 |
2530782 |
||
97 |
51 |
LG9704531037 |
Hose (diameter 8mm) |
001 |
2530782 |
||
101 |
52 |
190003989336 |
Hose clamp |
002 |
2530782 |
||
93 |
53 |
LG9704530003 |
Overflow tank assembly |
001 |
2530782 |
