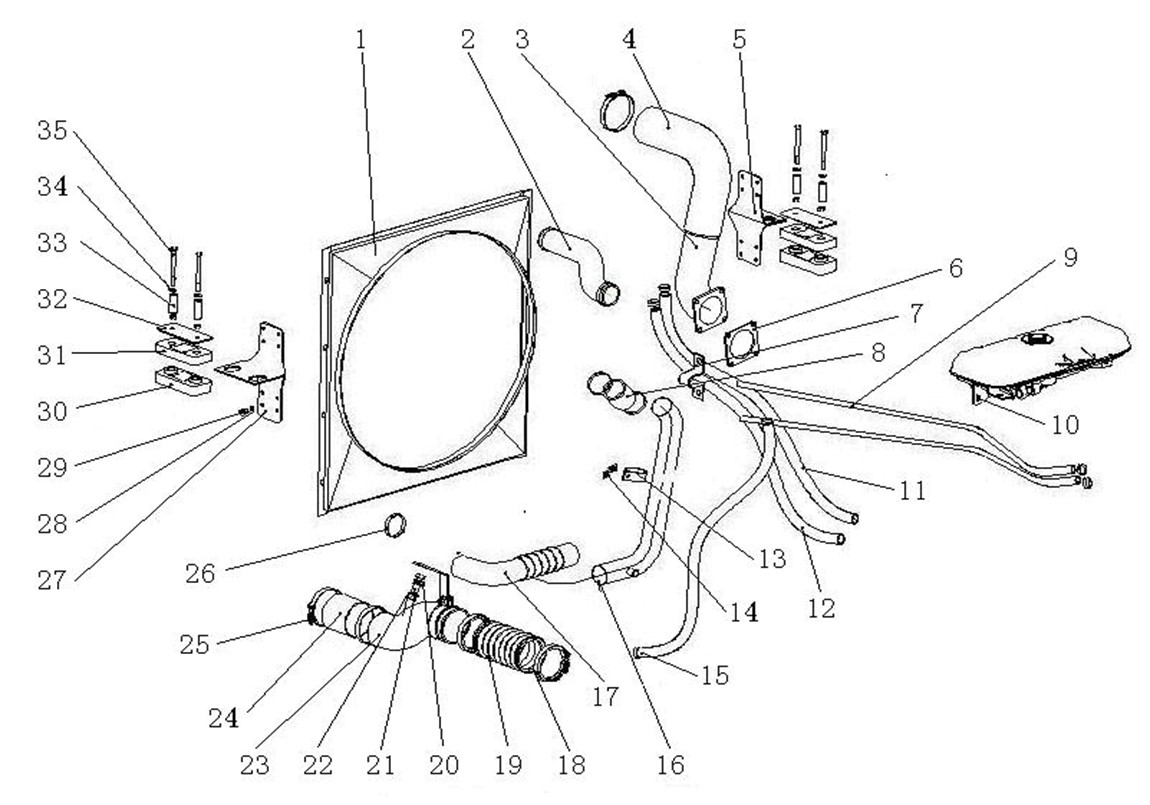

2530416 10 cooling system (engine drive up 95 e, 96 e machine)
Unit2530416Detail
Unit2530416Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
114 |
1 |
WG9725530227 |
Fan shield |
001 |
2530416 |
||
37 |
2 |
WG9725530219 |
Radiator inlet pipe |
001 |
2530416 |
||
59 |
3 |
WG9719530316 |
Tube |
001 |
2530416 |
||
61 |
4 |
WG9731530044 |
Hose |
001 |
2530416 |
||
103 |
5 |
WG9725530527 |
Bracket assembly |
001 |
2530416 |
||
63 |
6 |
WG9719530319 |
Gasket |
001 |
2530416 |
||
122 |
7 |
WG9727530025 |
Warm air hose clamp |
001 |
2530416 |
||
34 |
8 |
WG9719530228 |
Hose |
001 |
2530416 |
||
76 |
9 |
WG9719530261 |
Hose |
001 |
2530416 |
||
72 |
10 |
WG9719530260 |
Expansion tank |
001 |
2530416 |
||
118 |
11 |
WG9727530035 |
Warm air hose 1150 |
001 |
2530416 |
||
116 |
12 |
WG9727530034 |
Warm air hose 950 |
001 |
2530416 |
||
33 |
13 |
190003990037 |
Clip |
001 |
2530416 |
||
27 |
14 |
AZ9725530515 |
Radiator outlet pipe bracket |
001 |
2530416 |
||
120 |
15 |
WG9725538238 |
Rubber hose with fiber sandwich (1500mm) |
001 |
2530416 |
||
25 |
16 |
WG9725530008 |
Tube |
001 |
2530416 |
||
23 |
17 |
WG9719530236 |
Tube |
001 |
2530416 |
||
53 |
18 |
WG9925530022 |
Clamp |
002 |
2530416 |
||
51 |
19 |
WG9730530011 |
Hose |
001 |
2530416 |
||
50 |
20 |
Q40116 |
Washer |
001 |
2530416 |
||
47 |
21 |
Q150B1645 |
Bolt |
001 |
2530416 |
||
48 |
22 |
Q32016 |
Nut |
001 |
2530416 |
||
40 |
23 |
WG9725530350 |
Tube |
001 |
2530416 |
||
57 |
24 |
WG9725530157 |
Hose |
001 |
2530416 |
||
55 |
25 |
WG9003980060 |
Clamp |
002 |
2530416 |
||
32 |
26 |
AZ9003980010 |
Hose clamp |
002 |
2530416 |
||
101 |
27 |
WG9725530517 |
Bracket assembly |
001 |
2530416 |
||
16 |
28 |
Q40308 |
Spring washer |
006 |
2530416 |
||
14 |
29 |
Q150B0816 |
Bolt |
006 |
2530416 |
||
5 |
30 |
WG9725538203 |
Cushion |
002 |
2530416 |
||
3 |
31 |
WG9725538202 |
Cushion |
002 |
2530416 |
||
1 |
32 |
WG9725538201 |
Plate |
002 |
2530416 |
||
98 |
33 |
WG9725538220 |
Sleeve |
004 |
2530416 |
||
100 |
34 |
Q40210 |
Washer |
004 |
2530416 |
||
8 |
35 |
Q150B10110 |
Bolt |
004 |
2530416 |
||
10 |
36 |
Q340B10 |
Nut |
004 |
2530416 |
||
15 |
37 |
Q40108 |
Washer |
006 |
2530416 |
||
20 |
38 |
Q150B0816 |
Bolt |
006 |
2530416 |
||
21 |
39 |
Q40308 |
Spring washer |
006 |
2530416 |
||
22 |
40 |
Q40108 |
Washer |
006 |
2530416 |
||
28 |
41 |
Q150B0825 |
Bolt |
001 |
2530416 |
||
29 |
42 |
Q33208 |
Nut |
001 |
2530416 |
||
30 |
43 |
Q40108 |
Washer |
002 |
2530416 |
||
36 |
44 |
AZ9003980010 |
Hose clamp |
002 |
2530416 |
||
39 |
45 |
190003989310 |
Hose clamp |
002 |
2530416 |
||
49 |
46 |
Q40316 |
Spring washer |
001 |
2530416 |
||
65 |
47 |
WG9003980060 |
Clamp |
001 |
2530416 |
||
67 |
48 |
190003989315 |
Hose clamp |
001 |
2530416 |
||
69 |
49 |
Q150B0816 |
Bolt |
008 |
2530416 |
||
70 |
50 |
Q40108 |
Washer |
008 |
2530416 |
||
71 |
51 |
Q40308 |
Spring washer |
008 |
2530416 |
||
74 |
52 |
WG9114530138 |
Hose |
001 |
2530416 |
||
78 |
53 |
WG9719530264 |
Hose |
001 |
2530416 |
||
88 |
54 |
190003989340 |
Hose clamp |
008 |
2530416 |
||
89 |
55 |
190003989300 |
Hose clamp |
003 |
2530416 |
||
95 |
56 |
WG9719530262 |
Cushion |
008 |
2530416 |
||
97 |
57 |
AZ9719530263 |
Sleeve |
004 |
2530416 |
||
112 |
58 |
Q33210 |
Nut |
004 |
2530416 |
||
124 |
59 |
WG9727530028 |
Warm air hose holder |
001 |
2530416 |
||
126 |
60 |
WG9727530026 |
Hose slab |
001 |
2530416 |
||
128 |
61 |
WG9727530027 |
Rubber hose sleeve |
002 |
2530416 |
||
130 |
62 |
Q340B10 |
Nut |
002 |
2530416 |
||
131 |
63 |
Q40210 |
Washer |
004 |
2530416 |
||
132 |
64 |
Q150B1035 |
Bolt |
002 |
2530416 |
||
133 |
65 |
Q40310 |
Spring washer |
002 |
2530416 |
