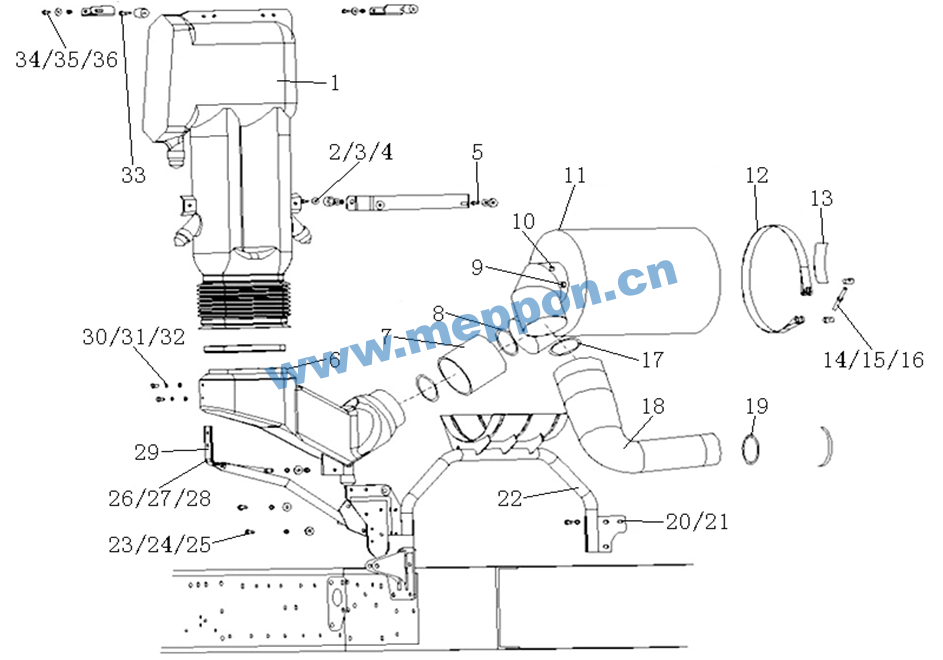

2190251 HOWO 6×6 military off-road vehicle air intake system
Unit2190251Detail
Unit2190251Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
32 |
1 |
WG9725190195 |
Air Tube assembly |
001 |
2190251 |
||
34 |
1.1 |
WG9725190002/1 |
inlet assembly I (xingtai power) |
001 |
2190251 |
||
74 |
1.10 |
WG9725193301/1 |
arc airproof bar |
002 |
2190251 |
||
66 |
1.2 |
WG9725190194/1 |
plate |
001 |
2190251 |
||
67 |
1.3 |
WG9725190199/1 |
Upper left bracket (xingtai power) |
001 |
2190251 |
||
68 |
1.4 |
WG9725190004/1 |
Rubber block (xingtai power) |
002 |
2190251 |
||
69 |
1.5 |
WG9725190017/1 |
gluing block (xingtai power) |
002 |
2190251 |
||
70 |
1.6 |
WG9725190193/1 |
stents (xingtai power) |
001 |
2190251 |
||
71 |
1.7 |
WG9725190006/1 |
Rubber gasket (xingtai power) |
002 |
2190251 |
||
72 |
1.8 |
WG9725190007/1 |
Clamp (xingtai power) |
001 |
2190251 |
||
73 |
1.9 |
WG9725190008/1 |
Corrugated interface components (xingtai power) |
001 |
2190251 |
||
46 |
2 |
Q150B0850 |
Bolt |
002 |
2190251 |
||
47 |
3 |
Q33208 |
Nut |
002 |
2190251 |
||
48 |
4 |
Q40208 |
Washer |
006 |
2190251 |
||
45 |
5 |
Q150B0825 |
Bolt |
002 |
2190251 |
||
22 |
6 |
WG9725190009 |
inlet assembly II |
001 |
2190251 |
||
26 |
7 |
AZ9719190091 |
Air intake hose |
001 |
2190251 |
||
27 |
8 |
190003989365 |
Hose clamp |
002 |
2190251 |
||
3 |
9 |
WG1200190040 |
Switch |
001 |
2190251 |
||
5 |
10 |
WG9100770028 |
Cover |
001 |
2190251 |
||
1 |
11 |
WG9725190190 |
Air filter assembly |
001 |
2190251 |
||
11 |
12 |
WG9100190026 |
Strap assembly |
001 |
2190251 |
||
56 |
13 |
WG9100190065 |
Plate |
001 |
2190251 |
||
14 |
14 |
WG80 550027 |
Internal thread pin |
001 |
2190251 |
||
16 |
15 |
WG80 550028 |
Internal thread pin |
001 |
2190251 |
||
18 |
16 |
WG80 550029 |
Bolt |
001 |
2190251 |
||
30 |
17 |
190003989365 |
Hose clamp |
001 |
2190251 |
||
28 |
18 |
WG9725193181 |
Hose |
001 |
2190251 |
||
31 |
19 |
190003989318 |
Hose clamp |
001 |
2190251 |
||
20 |
20 |
Q150B1025 |
Bolt |
006 |
2190251 |
||
21 |
21 |
Q40310 |
Spring washer |
006 |
2190251 |
||
6 |
22 |
AZ9725191024 |
Bracket assembly |
001 |
2190251 |
||
35 |
23 |
Q150B1030 |
Bolt |
003 |
2190251 |
||
36 |
24 |
Q40310 |
Spring washer |
003 |
2190251 |
||
37 |
25 |
Q40210 |
Washer |
003 |
2190251 |
||
38 |
26 |
Q150B0825 |
Bolt |
001 |
2190251 |
||
39 |
27 |
Q40108 |
Washer |
001 |
2190251 |
||
40 |
28 |
Q33008 |
Nut |
001 |
2190251 |
||
24 |
29 |
WG9725190010 |
Lower bracket components (tractor) |
001 |
2190251 |
||
41 |
30 |
Q150B0816 |
Bolt |
002 |
2190251 |
||
42 |
31 |
Q40108 |
Washer |
002 |
2190251 |
||
43 |
32 |
Q40308 |
Spring washer |
002 |
2190251 |
||
49 |
33 |
Q150B0855 |
Bolt |
002 |
2190251 |
||
50 |
34 |
Q150B0825 |
Bolt |
004 |
2190251 |
||
51 |
35 |
Q33208 |
Nut |
004 |
2190251 |
||
52 |
36 |
Q40208 |
Washer |
006 |
2190251 |
||
44 |
37 |
Q33206 |
Nut |
001 |
2190251 |
