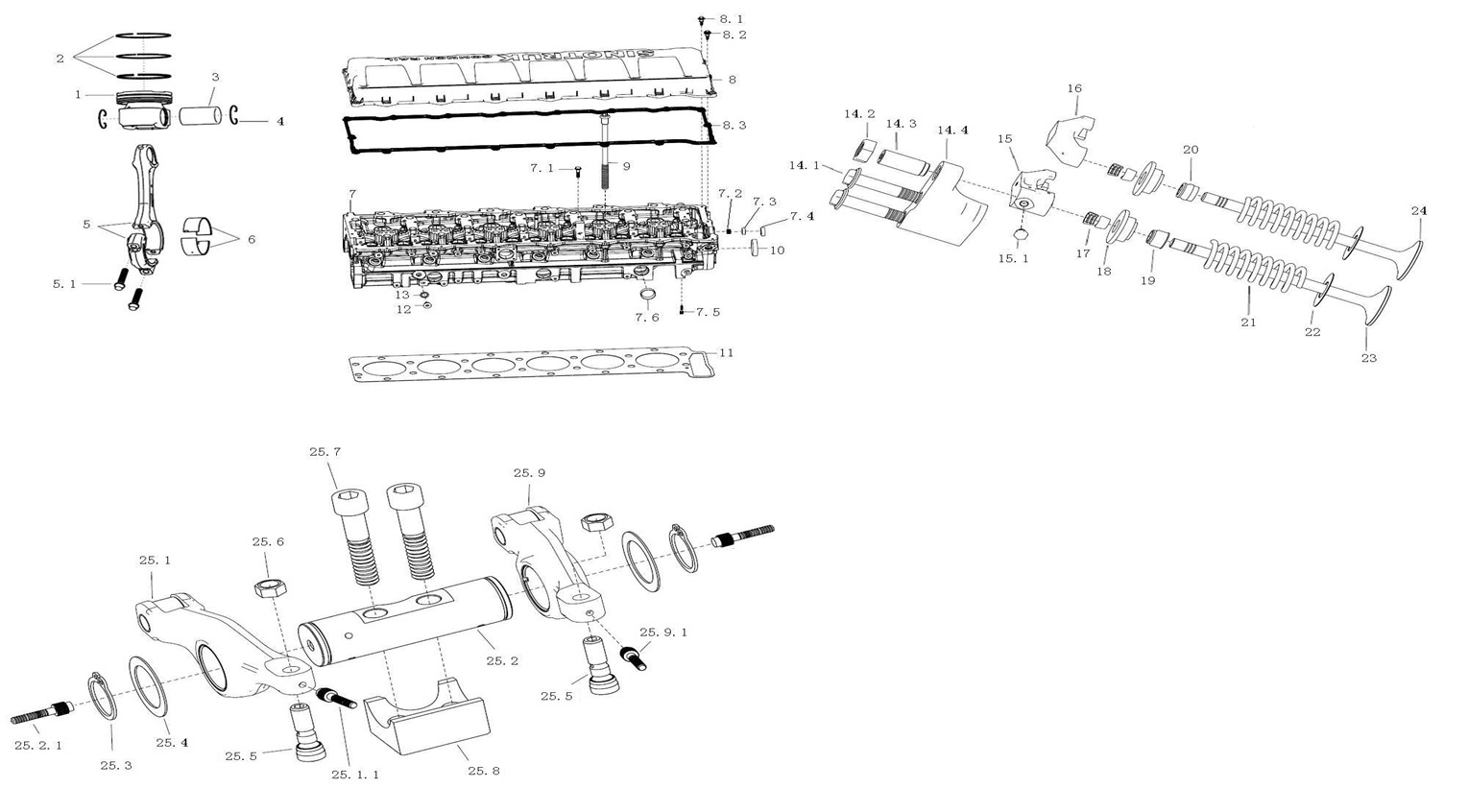

2010596 connecting rod,piston,cylinder head and
Unit2010596Detail
Unit2010596Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
172 |
1 |
202V02511-0815 |
steel-Piston |
006 |
2010596 |
||
174 |
2 |
202V02503-6011 |
piston ring subassembly |
006 |
2010596 |
||
13 |
3 |
202V02502-0142 |
piston Pin |
006 |
2010596 |
||
15 |
4 |
200V90810-0038 |
Circlip |
012 |
2010596 |
||
17 |
5 |
201-02400-6176 |
Connecting rod assembly |
006 |
2010596 |
||
25 |
5.1 |
200V90490-0133 |
Bolt |
002 |
2010596 |
||
28 |
6 |
201V02410-6698 |
CONROD BEARING |
006 |
2010596 |
||
190 |
7 |
201-03100-6469 |
CYLINDER HEAD 85HZ |
001 |
2010596 |
||
200 |
7.1 |
MQ6-03215-6307 |
HEX BOLTQ186- M8X35-8.8-MAN183-PHR |
014 |
2010596 |
||
204 |
7.2 |
200V90310-0272 |
Plug |
004 |
2010596 |
||
203 |
7.3 |
200V91606-0040 |
COVER DMR25,20 |
015 |
2010596 |
||
202 |
7.4 |
200V91606-0036 |
COVER DMR32,30 |
038 |
2010596 |
||
205 |
7.5 |
MQ6-21649-0003 |
PLUG 6X5 |
002 |
2010596 |
||
201 |
7.6 |
200V91606-0090 |
COVER DMR40,15 |
003 |
2010596 |
||
74 |
8 |
201V03401-6024 |
CYLINDER HEAD COVER |
001 |
2010596 |
||
79 |
8.1 |
201V96210-0087/1 |
BUSH M SCHRAUBEN |
008 |
2010596 |
||
78 |
8.2 |
201V96210-0080/1 |
DAMPING ELEMENT M SCHRAUBEN |
010 |
2010596 |
||
77 |
8.3 |
201V03905-0177/1 |
GASKET F ZYLINDERKOPFHAUBE |
001 |
2010596 |
||
66 |
9 |
200V90020-0421 |
Bolt |
026 |
2010596 |
||
71 |
10 |
200V91606-0063 |
COVER DMR63,10 |
001 |
2010596 |
||
64 |
11 |
201V03901-0402 |
CYLINDER HEAD GASKET |
001 |
2010596 |
||
69 |
12 |
MQ6-08049-0032 |
Plug |
002 |
2010596 |
||
70 |
13 |
MQ6-56631-0107 |
SEALING RING BS-16,7 X24,0 -ST/FPM1-80 |
003 |
2010596 |
||
162 |
14 |
200-04251-6000 |
COUNTERPIECE |
006 |
2010596 |
||
171 |
14.1 |
MQ6-03216-8412 |
HEX BOLT Q186-M10X60-10.9-MAN183-B1 |
002 |
2010596 |
||
169 |
14.2 |
200V90501-0083 |
HEXAGON NUT M14X1 |
001 |
2010596 |
||
166 |
14.3 |
200V04205-0044 |
ADJUSTING SCREW |
001 |
2010596 |
||
164 |
14.4 |
200V04251-0006 |
Plate |
001 |
2010596 |
||
98 |
15 |
200V04120-6008 |
VALVE CONNECTION |
006 |
2010596 |
||
102 |
15.1 |
200V90001-0216 |
HEX BOLT M6X0,75X5,5 |
001 |
2010596 |
||
96 |
16 |
200V04120-0019 |
Valve bridge |
006 |
2010596 |
||
94 |
17 |
200V04104-0034 |
Clip |
048 |
2010596 |
||
92 |
18 |
200V04103-0108 |
VALVE-SPRING CAP |
024 |
2010596 |
||
84 |
19 |
202V04902-0035 |
SEAL – VALVE STEM |
012 |
2010596 |
||
86 |
20 |
202V04902-0033 |
SEAL – VALVE STEM |
012 |
2010596 |
||
88 |
21 |
200V04102-0159 |
VALVE SPRING AUSSEN |
024 |
2010596 |
||
90 |
22 |
200V90701-0243 |
Shim |
024 |
2010596 |
||
82 |
23 |
202V04101-0547 |
Exhaust valve(Euro Ⅵ) |
012 |
2010596 |
||
80 |
24 |
200V04101-0575 |
Inlet valve(Euro Ⅵ) |
012 |
2010596 |
||
114 |
25 |
201-04200-6057 |
ROCKER GEAR |
006 |
2010596 |
||
130 |
25.1 |
202-04201-6004 |
ROCKER ARM EINLASS |
001 |
2010596 |
||
137 |
25.1.1 |
MQ6-21649-0005 |
PLUG 4X3,7 |
001 |
2010596 |
||
152 |
25.2 |
200-04203-5065 |
ROCKER SHAFT |
001 |
2010596 |
||
156 |
25.2.1 |
MQ6-21649-0003 |
PLUG 6X5 |
002 |
2010596 |
||
160 |
25.3 |
MQ6-29010-0126 |
CIRCLIP 32X1,5 |
002 |
2010596 |
||
158 |
25.4 |
200V90701-0234 |
Washer |
002 |
2010596 |
||
144 |
25.5 |
200V04205-5009 |
ADJUSTING SCREW |
002 |
2010596 |
||
148 |
25.6 |
200V90501-0030 |
HEXAGON NUT M10X1 |
002 |
2010596 |
||
161 |
25.7 |
MQ6-02191-0616 |
CYLINDER SCREW M12X60-10.9-MAN183-PHR |
002 |
2010596 |
||
150 |
25.8 |
200V04202-0136 |
Base |
001 |
2010596 |
||
116 |
25.9 |
202-04201-6003 |
ROCKER ARM EINLASS |
001 |
2010596 |
||
123 |
25.9.1 |
MQ6-21649-0005 |
PLUG 4X3,7 |
001 |
2010596 |
