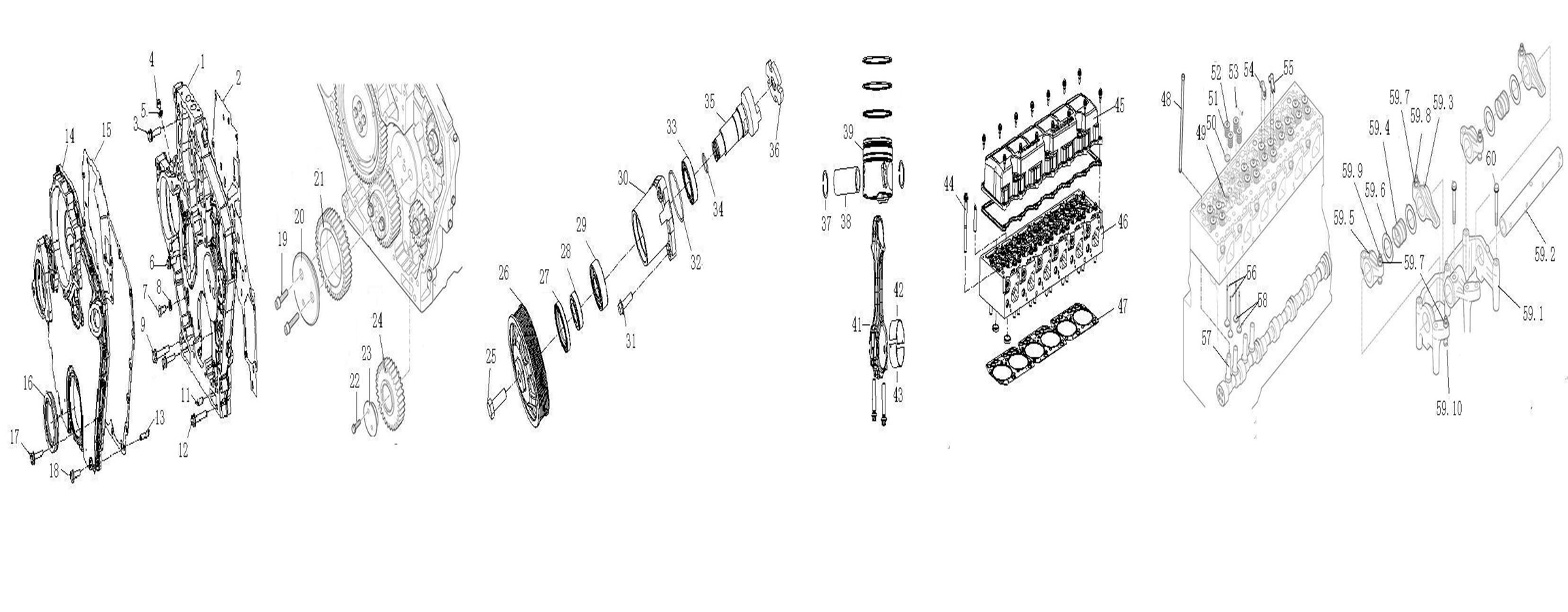

2010548 Basic data D0836LFL.. With EVB
Unit2010548Detail
Unit2010548Detail |
|||||||
Num |
Hot Num |
Diagram No. |
Name |
Quantity |
Vertion |
Disuse Time |
Unit Code |
4 |
1 |
080V01304-0071 |
TIMING CASE |
001 |
2010548 |
||
11 |
2 |
080V01903-0333 |
Gasket |
001 |
2010548 |
||
17 |
3 |
MQ6-03216-8307 |
HEX BOLT M8X35-10.9-MAN183-B1 |
006 |
2010548 |
||
6 |
4 |
MQ6-03219-0019 |
HEX BOLT M 6X8-10.9-MAN183-B1 |
001 |
2010548 |
||
7 |
5 |
MQ6-56631-0101 |
SEALING RING BS- 6,7 X11,0 -ST/FPM1-80 |
001 |
2010548 |
||
14 |
6 |
MQ6-03216-8305 |
HEX BOLT M8X25-10.9-MAN183-B1 |
004 |
2010548 |
||
13 |
7 |
MQ6-01284-7112 |
HEX BOLT M8X18-10.9-MAN183-PHR |
002 |
2010548 |
||
15 |
8 |
MQ6-15015-0411 |
WASHER |
002 |
2010548 |
||
16 |
9 |
MQ6-03216-8410 |
HEX BOLT M10X50-10.9-MAN183-B1 |
001 |
2010548 |
||
9 |
11 |
080V91301-0112 |
pin |
002 |
2010548 |
||
18 |
12 |
MQ6-03216-8309 |
HEX BOLT M8X45-10.9-MAN183-B1 |
002 |
2010548 |
||
19 |
13 |
080V91301-0086 |
Pin |
002 |
2010548 |
||
21 |
14 |
080V01305-5144 |
TIMING COVER |
001 |
2010548 |
||
44 |
15 |
080V01903-0322 |
Gasket |
001 |
2010548 |
||
42 |
16 |
080V01510-0280 |
Oil seal |
001 |
2010548 |
||
46 |
17 |
MQ6-03216-8307 |
HEX BOLT M8X35-10.9-MAN183-B1 |
006 |
2010548 |
||
47 |
18 |
MQ6-03216-8305 |
HEX BOLT M8X25-10.9-MAN183-B1 |
003 |
2010548 |
||
141 |
19 |
MQ6-02191-0614 |
CYLINDER SCREW M12X50-10.9-MAN183-PHR |
002 |
2010548 |
||
134 |
20 |
080V04506-0090 |
GEAR STUD |
001 |
2010548 |
||
136 |
21 |
080V04505-5118 |
INTERMEDIATE GEAR 1 |
001 |
2010548 |
||
149 |
22 |
MQ6-01283-7119 |
HEX BOLT M8X40-8.8-MAN183-PHR |
002 |
2010548 |
||
147 |
23 |
080V11302-0051 |
GEAR STUD |
001 |
2010548 |
||
142 |
24 |
080V04505-5119 |
INTERMEDIATE GEAR 2 |
001 |
2010548 |
||
71 |
25 |
MQ6-01783-8514 |
HEX BOLT M16X1,5-LH X 45-8.8-MAN183-PHR |
001 |
2010548 |
||
68 |
26 |
080V95820-0104 |
PULLEY |
001 |
2010548 |
||
62 |
27 |
080V01510-0267 |
RADIAL SHAFT SEAL 55-75-10PTFE |
001 |
2010548 |
||
64 |
28 |
080V93020-0384 |
RACE |
001 |
2010548 |
||
58 |
29 |
MQ6-31420-3803 |
KUGELLAGER |
001 |
2010548 |
||
49 |
30 |
080V38507-0070 |
GEAR CARRIER FUER NA |
001 |
2010548 |
||
72 |
31 |
MQ6-03216-8407 |
HEX BOLT Q186-M10X35-10.9-MAN183-B1 |
003 |
2010548 |
||
73 |
32 |
MQ6-56936-2709 |
TORIC SEAL 73 X 3 N-FPM1-70 |
001 |
2010548 |
||
60 |
33 |
MQ6-31410-4803 |
Bearing |
001 |
2010548 |
||
67 |
34 |
MQ6-56936-1300 |
TORIC SEAL 25X2,5-FPM 1-70 |
001 |
2010548 |
||
54 |
35 |
080V38517-0060 |
Drive shaft |
001 |
2010548 |
||
74 |
36 |
080V47104-0040 |
CARRIER PLATE |
001 |
2010548 |
||
81 |
37 |
MQ6-29029-0205 |
CIRCLIP 44X1,75-ZNPHR 5F |
012 |
2010548 |
||
78 |
38 |
080V02502-0129 |
Pin |
006 |
2010548 |
||
76 |
39 |
080V02511-0721 |
PISTON DMR108 MIT KUEHLKANAL |
006 |
2010548 |
||
324 |
40 |
080V02503-6910 |
Piston rings |
006 |
2010548 |
||
91 |
41 |
080-02400-6045 |
Connecting rod assembly |
006 |
2010548 |
||
96 |
41.1 |
081V02405-1051 |
Bushing |
001 |
2010548 |
||
99 |
41.2 |
080V90490-0028 |
SCREW M11X1,5X60-11.9 |
002 |
2010548 |
||
102 |
42 |
081V02410-0692 |
Bushing |
006 |
2010548 |
||
105 |
43 |
081V02410-0693 |
Bushing |
006 |
2010548 |
||
127 |
44 |
080V90020-0383 |
COLLAR BOLT M14X2X152 |
024 |
2010548 |
||
129 |
45 |
080V03400-6007 |
CYLINDER HEAD COVER |
001 |
2010548 |
||
108 |
46 |
080-03100-6273 |
Cylinder head assembly |
001 |
2010548 |
||
125 |
47 |
080V03901-0378 |
Gasket |
003 |
2010548 |
||
258 |
48 |
081V04302-0062 |
Push rod |
012 |
2010548 |
||
291 |
49 |
080V04902-0042 |
SEAL – VALVE STEM |
024 |
2010548 |
||
156 |
50 |
080V90701-0236 |
WASHER F VENTILFEDER |
024 |
2010548 |
||
158 |
51 |
080V04102-0155 |
VALVE SPRING |
024 |
2010548 |
||
161 |
52 |
080V04103-0109 |
VALVE-SPRING CAP |
024 |
2010548 |
||
163 |
53 |
080V04104-0032 |
VALVE COTTER |
048 |
2010548 |
||
166 |
54 |
080V04120-6007 |
Exhaust valve bridge |
006 |
2010548 |
||
187 |
55 |
080V04120-0023 |
VALVE CONNECTION RO-3011 |
006 |
2010548 |
||
152 |
56 |
080V04101-0538 |
Exhaust valve |
012 |
2010548 |
||
254 |
57 |
081V04301-0121 |
Valve tappet |
012 |
2010548 |
||
150 |
58 |
080V04101-0537 |
Inlet valve |
012 |
2010548 |
||
192 |
59 |
080V04200-6030 |
ROCKER GEAR |
003 |
2010548 |
||
295 |
59.1 |
080V04202-0165/1 |
CARRIER F KIPPHEBELWERK |
001 |
2010548 |
||
307 |
59.10 |
080V04205-0049 |
ADJUSTING SCREW |
002 |
2010548 |
||
296 |
59.2 |
080V04203-5064/1 |
ROCKER SHAFT |
001 |
2010548 |
||
297 |
59.3 |
080V04200-6022/1 |
ROCKER ARM EINLASS |
002 |
2010548 |
||
298 |
59.4 |
080V97601-0300 |
PRESSURE SPRING |
002 |
2010548 |
||
299 |
59.5 |
080V04200-6023/1 |
ROCKER ARM AUSLASS |
002 |
2010548 |
||
300 |
59.6 |
080V90701-0237 |
Shim |
004 |
2010548 |
||
301 |
59.7 |
200V90501-0030 |
HEXAGON NUT M10X1 |
002 |
2010548 |
||
302 |
59.8 |
080V04205-0051 |
ADJUSTING SCREW |
002 |
2010548 |
||
305 |
59.9 |
200V04205-5009 |
ADJUSTING SCREW |
002 |
2010548 |
||
252 |
60 |
MQ6-03215-6332 |
HEX BOLT M8X85-8.8-MAN183-PHR |
018 |
2010548 |
||
253 |
61 |
080V04200-8000 |
SETTG.INSTRUCT. F AUSL-KIPPH+EVB |
000 |
2010548 |
